Menşe yeri Çin
Marka adı QINGDAO YICABLE CABLE
Sertifika ISO,CE,IEC,TUV,KEMA
Ürün Detayları
Ürün adı:
STA AG Kablosu
Yalıtım:
XLPE/PVC
İletken:
CU/AL
Zırh:
STA
Boyutlar:
1.0 ila 630 m2
Çekirdekler:
1 - 5
Kılıf:
PVC
Ücretsiz Örnek:
Evet
Dış Kılıf Rengi:
Siyah veya isteğe göre
Vurgulamak:

armored cable wiring

,

armoured power cable

Ödeme ve Kargo Koşulları
Min sipariş miktarı
500 Metre
Fiyat
$0.29/M ~ $120/M
Ambalaj bilgileri
ahşap davul
Teslim süresi
10 gün
Ödeme koşulları
T/T,L/C
Yetenek temini
Ayda 20.000 Kilometre
Ürün Açıklaması

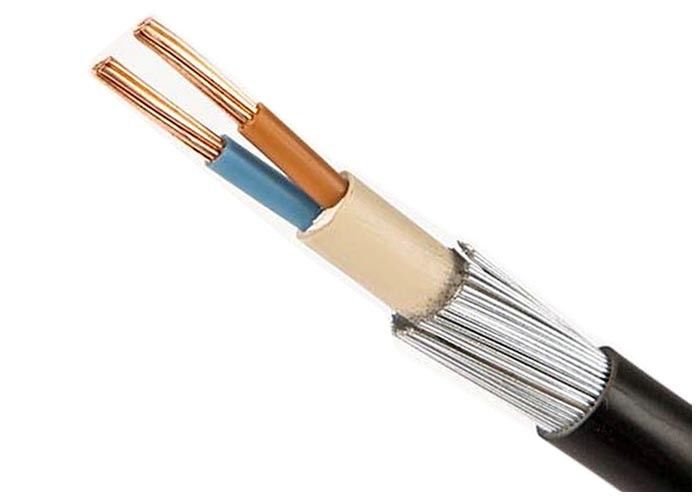

KEMA Sertifikalı Çok Çekirdekli Bakır Çekirdekli Çelik Tel Zırhlı Elektrik Kablosu

Kablo ayrıntıları


1.U0/U: 0,6/1kV



2.Standart: IEC60502, BS7870, GB/T12706



3.Maks. çalışma sıcaklığı: 90 °C, isteğe bağlı olarak 110 °C olabilir



4.İletken: Sınıf 1/2 tavlanmış çıplak bakır/alüminyum katı veya teller



5. Yalıtım: XLPE / PVC



6.Zırhlı: STA



7.Kılıf: PVC



8. Kesit alanı: 1,5~630mm2



9. Çekirdekler: 1~5 çekirdek,3C+1E,4C+1E,3C+2E



10. Ambalaj: Ahşap davul veya gereklilik olarak



11.Sertifika: ISO9001/ISO14001/OHSAS18001/CCC/CE/CB



12.Açıklama: Alev geciktirici, yangına dayanıklılık, düşük sigara içme ve Halojen içermez veya başka özellikler mevcut olabilir



Özellikler



Tip Açıklama Nominal Gerilim HAYIR. Çekirdek Sayısı Nomibal kesit(mm2) Uygulamalar
YJV YJLV Cu veya Al iletkenli, XLPE izoleli, PVC kılıflı elektrik kablosu 0,6/1KV 1,2,3,4 1,5 ila 400 İç ve dış mekanlarda döşeme için. LV XLPE yalıtımlı güç kablosu, U(Um) ≤10KV nominal gerilimde iletim ve dağıtım sisteminde kullanılır. HV XLPE yalıtımlı güç kablosu, 10KV-35KV arasındaki güç kablosu iletimini ifade eder, genellikle güç iletiminin ana yoluna uygulanır. Kurulum sırasında belli bir çekiş kuvvetine dayanabilir ancak harici mekanik kuvvetlere dayanamaz.
3+1 3×4+1×2,5 ila 3×400+1×185
6/6kV 1,3 25 ila 500
8.7/10kV 8.7/15kV 12/20kV 1 25 ila 500
3 25 ila 300
21/35kv 1 50 ila 500
YJV22 YJLV22 Cu veya Al iletkenli, XLPE yalıtımlı çelik bant zırhlı PVC kılıflı elektrik kablosu 0,6/1KV 3 1,5 ila 400 Toprağa gömmeye uygundur, Dış mekanik kuvvetleri karşılayabilir ancak büyük çekme kuvvetlerine sahiptir.
4 4 ila 240
6/6kV 8,7/10kV 8,7/15kV 12/20kV 3 25 ila 300
21/35kv 3 50 ila 240





Uygulamalar



STA Zırhlı Elektrik Kablosu YJV22 4+1 Çekirdekli Kablo, 0,6/1kV'ye kadar (dahil) AC nominal gerilimi Uo/ U olan elektrik enerjisi iletim ve dağıtım hatları için geçerlidir.

Nemli ve ıslak mekanlarda dış ve iç mekan montajı için, eğimli ve hareketli arazilerde aşırı mekanik gerilimlerin olduğu, dikey veya eğimli döşemelerin yanı sıra kaymaya duyarlı konumlarda doğrudan zemine döşenir.



YJ: XLPE izolasyonu

V: PVC izolasyon

V: PVC kılıf

22: Galvanizli çelik bant zırhlama

32: Galvanizli çelik tel zırhlama



pvc izolasyon
Cu Çekirdek Al Çekirdek
VV(VY);PVC(PE)kılıflı güç kablosu VLV(VLY);PVC(PE)kılıflı güç kablosu
VV22(VV23);çelik bant zırhlı,PVC(PE)kılıflı güç kablosu VLV22(VLV23);çelik bant zırhlı,PVC(PE)kılıflı güç kablosu
VV32(VV33),VV42(VV43);çelik tel zırhlı, PVC(PE)kılıflı güç kablosu VLV32(VLV33),VLV42(VLV43);çelik tel zırhlı,PVC(PE)kılıflı güç kablosu


Teknik veriler



Nominal gerilim: 0,6 / 1 kV

Maksimum İletken Sıcaklığı: normalin altında (90OC), acil durum (130OC) veya kısa devre 5 saniyeden (250°C) fazla olmamalıdır.

Min. Ortam Sıcaklığı 0OC, kurulumdan sonra ve yalnızca kablo sabit konumdayken

Min. Bükme Yarıçapı: 12 x kablo dış çapı



Nom. İletkenin kesiti Tel No./Çap. İletkenin Yalıtım Kalınlığı İç Kaplama Kalınlığı Çelik Bant Kalınlığı Kılıf Kalınlığı Yaklaşık. OD

Yaklaşık.

Ağırlık

 Maks. İletkenin DC Direnci (20 °C) Test Gerilimi AC Mevcut Derecelendirme
mm2 adet/mm mm mm mm mm (mm) kg/km Ω /km kV/5 dak Havada (A) Toprakta(A)
2 × 4 1/2,25 0,7 1.2 2 × 0,2 1.8 15.0 433 4.61 3.5 34 45
2 × 6 1/2,76 0,7 1.2 2 × 0,2 1.8 16.0 500 3.08 3.5 43 57
2 × 10 7/1,38 0,7 1.4 2 × 0,2 1.8 19.0 673 1.83 3.5 60 77
2 × 16 7/1,78 0,7 1.4 2 × 0,2 1.8 21.0 857 1.15 3.5 83 105
2 × 25 7/2.14 0,9 1.6 2 × 0,2 1.8 24.0 1173 0,727 3.5 105 125
2 × 35 7/2.52 0,9 1.6 2 × 0,2 1.8 26.0 1449 0,524 3.5 125 155
2×50 10/2,52 1.0 1.8 2 × 0,2 1.8 25.0 1877 0,387 3.5 160 185
2 × 70 14/2.52 1.1 1.8 2 × 0,2 1.8 27.0 2454 0,268 3.5 200 225
2 × 95 19/2,52 1.1 2.0 2 × 0,2 1.9 30.0 2483 0,193 3.5 245 270
2 × 120 24/2.52 1.2 2.0 2 × 0,2 2.0 33.0 4213 0,153 3.5 285 310
2×150 30/2,52 1.4 2.0 2 × 0,5 2.0 38.0 5087 0,124 3.5 325 345



Standart



Uluslararası: IEC 60502, IEC 60228, IEC 60332

Çin: GB/T 12706.1-2008

Talep üzerine BS,DIN ve ICEA gibi diğer standartlar

font-size:10.0000pt;mso-font-kerning:0.0000pt;" >PVC türü ST2IEC 60502'ye göre, siyah

Paketleme ve Nakliye

İhracat için tüm kablolar ahşap tambur veya Ahşap ve Çelik Tambur ile iyi bir şekilde paketlenir ve korunur.

Ambalaj malzemesi kablonun ağırlığına ve boyutuna bağlıdır.

İyi bilgiler, üretim bilgileri ve müşteri bilgileri her boyuttaki tamburun üzerine sıkı bir şekilde basılmıştır.

İyi paketlenmiş kablo makaraları Deniz Limanı'na gönderildikten sonra 20 FT konteyner veya 40 FT konteynere yüklenir. Tüm kablo tamburları, deniz taşımacılığı sırasında hareket olmadığından emin olmak için emniyet kemeri ile sıkıca sabitlenmiştir.

Konteynerin boyutu, yüklenen toplam malın ağırlığına veya müşterinin ihtiyacına göre seçilir.



Hizmetlerimiz

* Çin'in güneybatısındaki en büyük elektrik teli ve güç kablosu üreticilerinden biriyiz ve 20 yıldan fazla üretim ve pazarlama tecrübesine sahibiz.

* OEM'i kabul ediyoruz. Kablo boyutu ve malzemesi özelleştirilmiştir. Kendi logonuz ve

kendi tasarımı açığız. İhtiyacınıza ve açıklamanıza göre üreteceğiz;

* Daha fazla ürün bilgisi için lütfen bize soruşturma gönderin; size 12 saat içinde geri bildirim vereceğiz.



SSS
1. Nakliye:Ağırlığı nedeniyle deniz veya hava yoluyla. Numuneler DHL, Fedex tarafından gönderilecektir. vesaire
2. Ödeme:T/T, L/C'yi kabul ediyoruz, sadece ne istediğinizi seçin
3.Teslimat süresi:Makbuz depozitosu üzerine genellikle 7 ~ 10 iş günü. Miktarına göre.
4. Adedi:Genellikle minimum sipariş miktarımız 1000 metredir. 20 santimetrenin altındaki numuneler serbestçe temin edilebilir.
