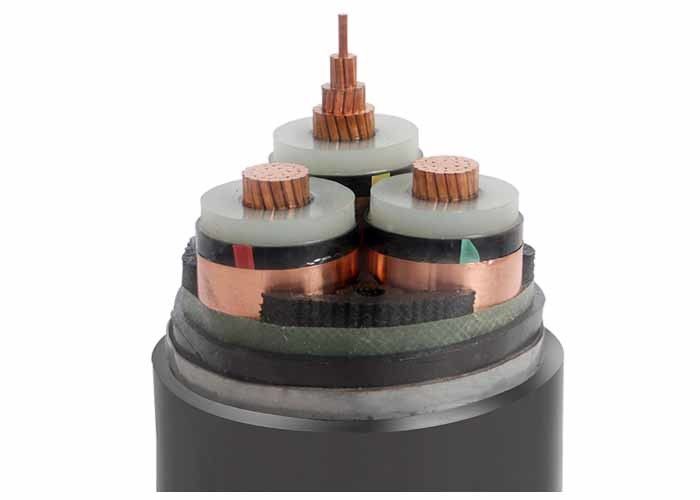

Üç çekirdekli 12.7 / 22KV iç ekran ve çelik bant ile yeraltı PVC kablosu kablo.
İnşaat
CU/XLPE/STA/PVC zırhlı elektrik kablosu
- IEC 60228 uyarınca yuvarlak çıplak alüminyum çekirdeği
- İç yarı iletken katman
- Çekirdek yalıtımı XLPE
- HD 308 S2'ye göre renk kodu
- Dış yarı iletken katman
- Yarım iletken bant
- Bakır bant ekranı
- Doldurucu.
- PVC iç kapağı
- Galvanizli çelik bant zırhı (STA)
- PVC dış kabuğu (kırmızı veya siyah)
Kod adı:
YJ: XLPE yalıtımı
L: Alüminyum iletken
V: PVC kabuğu
32Çelik tel zırhlı zırhlar
22Çelik bant zırhlı 3 çekirdek
72: Alüminyum tel zırhlı1 çekirdek
62: Paslanmaz çelik bant zırhlı √1 çekirdek
ZR: Yangına dayanıklı
Uygulama
35kV ve altındaki nominal voltajlı güç iletim ve dağıtım hattı için kullanılır.
Yüksek ve Orta gerilimli güç kablosu, yerde, tesislerin içinde ve dışında, açık havada, kablo kanallarında, suda,Kabloların daha ağır mekanik streslere ve gerim gerimine maruz kalmaması koşullarında.
| MV ((11kv 15kv 33kv) Güç Kablosu |
| Model ve Açıklama Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Çekirdek numarası |
İletici kesit alanı ((mm2) |
| xlpe yalıtım |
1 çekirdek 3 çekirdek |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2 |
| Cu çekirdeği |
| YJV, N2XSY;PVC kaplı güç kablosu |
| YJV22; çelik bant zırhlı, PVC kaplı güç kablosu |
| YJV32, YJV42; çelik tel zırhlı, PVC kaplı güç kablosu |
| Al Core |
| YJLV, NA2XSY; PVC kaplamalı güç kablosu |
| YJLV22; çelik bant zırhlı, PVC kaplı güç kablosu |
| YJLV32, YJLV42; çelik tel zırhlı, PVC kaplı güç kablosu |
Standart
Uluslararası: IEC 60502, IEC 60228
Çin: GB/T 12706
İsteğe bağlı olarak BS, DIN ve ICEA gibi diğer standartlar
Teknik veriler:
Maksimum iletken sıcaklığı: normalden (90O.C), acil durum (130O.C) veya 5 saniyeden fazla (250°C) kısa devre koşulları.
Min. çevre sıcaklığı. 0O.C, kurulduktan sonra ve sadece kablo sabit bir konumda olduğunda
Min Bending Radius: Tek çekirdek için 15 x kablo O.D.
Çok çekirdekli 12 x kablo O.D
| Test voltajı |
6 / 10 kV |
[kV] |
21 / 5 dakika. |
| |
12 / 20 kV |
[kV] |
42 / 5 dakika. |
| |
18 / 30 kV |
[kV] |
63 / 5 dakika. |
| Sıcaklık aralığı |
Hareket halinde |
|
-5°C ile +70°C arasında |
| |
sabit |
|
-20°C ile +70°C arasında |
| Çalışma sıcaklığı |
Kısa devre |
°C |
250 |
| Kısa devre süresi |
En fazla. |
[sec] |
5 |
| Bükme yarıçapı |
Min. |
x çapı |
15 |
| Yanıcılık |
Standart |
|
EN 60332-1-2 |
