Kablo Elect 185MM x5 Core SWA PVC Zırhlı Elektrik Kablosu China Manufacturer

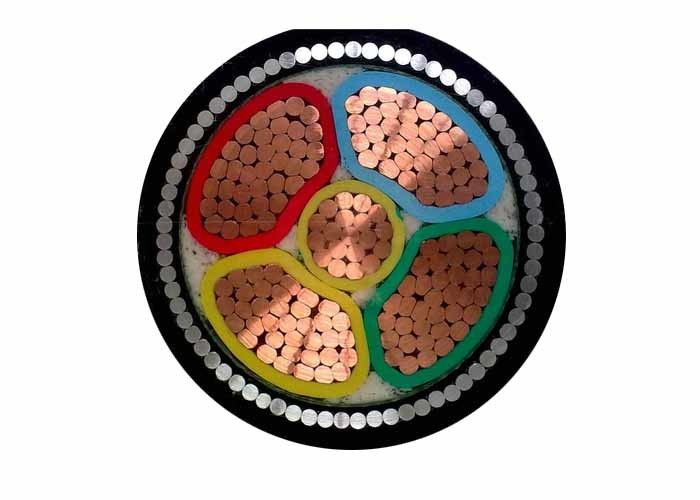

İnşaat
①İletken: IEC 60228 sınıf 2'ye uygun, düz, dairesel kanatlı bakır iletken
②İzolasyon: XLPE ((çapraz bağlantılı polietilen) 90 değerlioC
③İç kaplama: PVC
④İç kabuk: PVC
⑤Zırh: Çelik tel
⑥Toplam kabuk: PVC tipi ST8IEC 60502, siyah
Not:Standartlara göre veya talep üzerine yalıtım rengi
Başvurular
Elektrik dağıtım hatlarında veya 0.6/1 kV'ye kadar nominal voltajı olan sabit tesisatlarda kullanıma uygun, mekanik hasara maruz kalmayan bir kanal içinde, yeraltı kanalında kapalı.
Standartlar
Uluslararası: IEC 60502, IEC 60228
Çin: GB/T 12706.1-2008
İsteğe bağlı olarak BS, DIN ve ICEA gibi diğer standartlar
Teknik veriler
Adlık voltaj: 0.6 / 1 kV
Maksimum iletken sıcaklığı: normal (90°C), acil (130°C) veya kısa devre koşullarında 5 s (250°C) 'den fazla değildir.
Min. Çevre sıcaklığı: 0°C, kurulumdan sonra ve sadece kablo sabit bir konumda olduğunda
Min. Eğme yarıçapı: 20 x kablo aşırı doz.
Sertifikalar
CE, RoHS, CCC, KEMA ve daha fazlası talep üzerine
Özellikler
| İletici kesimi |
Yönetici tellerinin numarası/çizgisi |
İzolasyon kalınlığı |
İç kalınlığı |
Çelik Tel No./Dia. |
Kalınlığı |
Yaklaşık. |
Yaklaşık. |
Maks. DC İletici Direnişi (20 °C) |
AC test voltajı |
Mevcut Rating |
| mm2 |
pc/mm |
mm |
mm |
mm |
mm |
Alt sınır (mm) |
Yukarı Sınır (mm) |
kg/km |
Ω /km |
KV/5 dakikalık |
Havada (A) |
Toprakta ((A) |
| 3 × 16 |
7/178 |
0.7 |
1.0 |
34/1.6 |
1.8 |
18.1 |
19.8 |
640 |
1.15 |
3.5 |
83 |
105 |
| 3 × 50 |
10/2.52 |
1.0 |
1.0 |
42/1.6 |
1.8 |
22.7 |
24.4 |
1670 |
0.387 |
3.5 |
160 |
185 |
| 3 × 70 |
14/2'lik.52 |
1.1 |
1.0 |
49/1.6 |
2.0 |
26.1 |
27.8 |
2280 |
0.268 |
3.5 |
200 |
225 |
| 3 × 120 |
24 saat.52 |
1.2 |
1.2 |
49/2.0 |
2.2 |
32.3 |
34.0 |
3790 |
0.153 |
3.5 |
285 |
310 |
| 3 × 185 |
37/2.52 |
1.6 |
1.4 |
Yarım yarım.5 |
2.5 |
40.9 |
42.6 |
5654 |
0.0991 |
3.5 |
375 |
390 |
| 3 × 240 |
48/2.52 |
1.7 |
1.4 |
55/2.5 |
2.7 |
45.7 |
47.4 |
7243 |
0.0754 |
3.5 |
440 |
450 |
| 3 × 300 |
61/2.52 |
1.8 |
1.6 |
61/2.5 |
2.9 |
50.8 |
52.5 |
9465 |
0.0601 |
3.5 |
505 |
515 |
| 4 × 10 |
7/138 |
0.7 |
1.0 |
32/1.6 |
1.8 |
22.4 |
24.3 |
501 |
1.83 |
3.5 |
60 |
77 |
| 4 × 16 |
7/178 |
0.7 |
1.0 |
37/1.6 |
1.8 |
24.9 |
26.8 |
778 |
1.15 |
3.5 |
83 |
105 |
| 4 × 25 |
7/2.14 |
0.9 |
1.0 |
43/1.6 |
1.9 |
28.3 |
30.2 |
1160 |
0.727 |
3.5 |
105 |
125 |
| 4 × 70 |
14/2'lik.52 |
1.1 |
1.2 |
41/2.0 |
2.0 |
33.4 |
35.3 |
2928 |
0.268 |
3.5 |
200 |
225 |
| 4 × 150 |
30/2.52 |
1.4 |
1.4 |
47/2.5 |
2.5 |
46.5 |
48.4 |
6238 |
0.124 |
3.5 |
325 |
345 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
| İletici kesimi |
İzolasyon kalınlığı |
İç kalınlığı |
Çelik Tel Çubuğu. |
Dış kalınlığı |
Yaklaşık. |
Yaklaşık. |
Maks. DC İletici Direnişi (20 °C) |
AC test voltajı |
Mevcut Rating |
| mm2 |
mm |
mm |
mm |
mm |
mm |
kg/km |
Ω /km |
KV/5 dakikalık |
Havada (A) |
Toprakta ((A) |
| 1x300 |
4.5 |
1.3 |
2.5 |
2.4 |
50.50 |
6056 |
≤0.0601 |
30.5 |
640 |
595 |
Ambalaj ve Nakliye
Satın alma siparişine göre en sıkı teslimat programlarını karşılayabiliyoruz.Kablo teslimatında herhangi bir gecikme, projenin genel gecikmesine ve maliyet aşımına katkıda bulunabileceğinden, son tarihe uymak her zaman en önemli önceliktir..
Kablolar ahşap makaralarda, dalgalanmış kutularda ve sarmallarda tedarik edilir. Kablo uçları kablo uçlarını nemden korumak için BOPP kendi kendine yapışkan bant ve higroskopik olmayan mühürleme kapağı ile mühürlenir.Gerekli işaretleme, müşterinin talebine göre davulun dış tarafına hava durumuna dayanıklı bir malzemeyle basılır..
