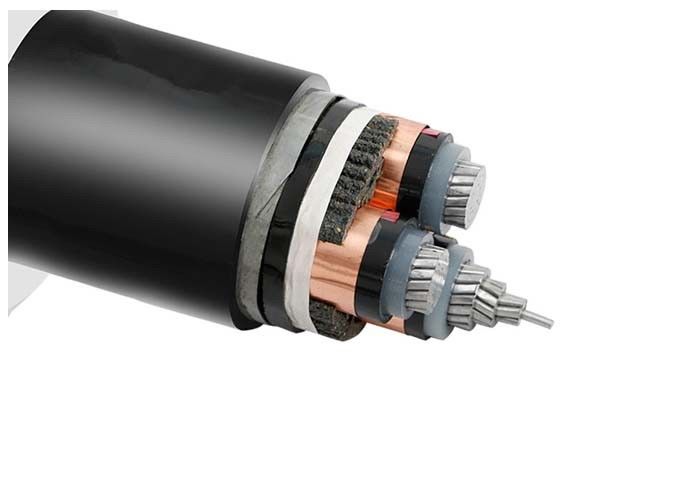

Yüksek Gerilim Alüminyum İletken XLPE İzoleli Çelik Zırhlı Elektrik Kablosu Üç Çekirdekli 3x400mm2 35kV
İnşaatlar
Çok telli çıplak alüminyum iletken
Yarı iletken malzemenin iç tabakası
Çapraz bağlı polietilenin damar izolasyonu
Yarı iletken malzemeden dış katman
Bakır bant ekranı
Dolgu şeritleri, İplik veya Kağıt
Dokumasız wrap kaseti
EkstrüdePVC iç kaplama
Galvanizli Çelik Bant Zırhı
Genel Kılıf polivinilklorür (PVC) veya FR-PVC, PE, LSOH
Uygulamalar
35kv ve altında gerilime sahip Güç iletim ve dağıtım hattı için kullanılır. PVC Yalıtımlı Güç kablosuyla karşılaştırıldığında, XLPE güç kablosu yalnızca mükemmel elektrik, mekanizma, ısıya ve yaşlanmaya dayanıklı, çevresel strese dayanıklı ve kimyasal korozyona dayanıklı özelliklere sahip olmakla kalmaz, aynı zamanda basit yapı, hafiflik, düşme kısıtlaması yoktur ve uzun süreli çalışma için yüksek sıcaklık toleransına sahiptir.
İç ve dış mekanlarda döşeme için. Kurulum sırasında belli bir çekiş kuvvetine dayanabilir ancak harici mekanik kuvvetlere dayanamaz.Standartlar
Uluslararası:IEC 60502, IEC 60228
Çin: GB/T 12706.1-2008
Gibi diğer standartlarTalep üzerine BS,DIN ve ICEA
Teknik veriler
Nominal voltaj:2-35kV
Maksimum.İletken Sıcaklığı.: normal (90°C), kısa devre en fazla 5 saniye (160°Ckesit alanı 30'un altında olduğunda0 mm2, 140°Ckesit alanı 30'un üzerinde olduğunda0 mm2)
Min.. AortamTemp.:Ortam sıcaklığı 0'ın altındaysa kablo önceden ısıtılacaktır.°C
Min.Bükme Yarıçapı:tek damarlı kablo 20(g+D)±%5
Çok damarlı kablo 15(g+D)±%5
Kod adı
YJ: XLPE izolasyonu
V: PVC kılıf
32:Çelik tel zırhlama—3 çekirdek
72: Alüminyum tel zırhlama - 1 çekirdek
ZR: Aleve dayanıklı
| OG(6 ila 35kv) Güç Kablosu |
| Model ve Açıklama Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Çekirdek Sayısı |
İletken kesit alanı (mm2) |
| xlpe yalıtım |
1 çekirdek 3 çekirdek |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2 |
| Cu çekirdeği |
Al Çekirdek |
| YJV, N2XSY;PVC kılıflı güç kablosu |
YJLV, NA2XSY; PVC kılıflı güç kablosu |
| YJV22; çelik bant zırhlı, PVC kılıflı güç kablosu |
YJLV22; çelik bant zırhlı, PVC kılıflı güç kablosu |
| YJV32,YJV42; çelik tel zırhlı, PVC kılıflı güç kablosu |
YJLV32,YJLV42; çelik tel zırhlı, PVC kılıflı güç kablosu
|
Sertifikalar
CE, RoHS, CCC, KEMA ve daha fazlası istek üzerine
4 Gerilim, çekirdekler ve kesit tablosu
| Öğe |
Kategori A,B |
3.6/6kV |
6/10kV |
8.7/15kV |
12/20kV |
18/30kV |
21/35kV |
| Kategori A,B |
6/6kV |
8.7/10kV |
12/15kV |
18/20kV |
- |
26/35kV |
| Tek çekirdekli |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Üç çekirdekli |
mm2 |
25-400 |
25-400 |
35-400 |
50-400 |
50-400 |
50-400 |
Kategori A anma gerilimine sahip kablo, 1 dakikayı aşmayan durumlarda kullanılır. topraklama arızasının uzun sürmesi. Kategori B anma gerilimine sahip kablo için topraklama hatasının kalıcı süresi normalde 1 saatten fazla değildir, maks. Kalıcılık süresi 8 saatten fazla olmamalıdır, Yıllık toprak arızası kalıcılık süresi toplam 125 saatten fazla olmamalıdır, Kategori C, Kategori A ve B dışındaki tüm sistemi içerir.
Paketleme ve Nakliye
Her satın alma siparişine göre en katı teslimat programlarını karşılayabilecek kapasiteye sahibiz. Kablo teslimatındaki herhangi bir gecikme, genel proje gecikmesine ve maliyet aşımına neden olabileceğinden, son teslim tarihine uymak her zaman en büyük önceliktir.
Kablo ahşap makaralar, oluklu kutular ve bobinler halinde tedarik edilir. Kablo uçları, kablo uçlarını nemden korumak için BOPP kendinden yapışkanlı bant ve higroskopik olmayan sızdırmazlık kapaklarıyla kapatılmıştır. Gerekli işaret, müşterinin ihtiyacına göre tamburun dış kısmına hava koşullarına dayanıklı bir malzeme ile basılacaktır.
Hizmetlerimiz
* Çin'deki en büyük elektrik teli ve güç kablosu üreticilerinden biriyiz ve 20 yılı aşkın üretim ve pazarlama tecrübesine sahibiz.
* OEM'i kabul ediyoruz. Kablo boyutu ve malzemesi özelleştirilmiştir. Kendi logonuz ve kendi tasarımınız memnuniyetle karşılanır. İhtiyacınıza ve açıklamanıza göre üreteceğiz;
* Daha fazla ürün bilgisi için lütfen bize soruşturma gönderin; size 12 saat içinde geri bildirim vereceğiz.
