Qingdao Yilan Cable Co., Ltd.
E-posta sales3@holdonecable.com Televizyon 86-- 19026815676
Evde > Ürünler > zırhlı enerji kablosu >

Menşe yeri Çin
Marka adı QINGDAO YICABLE CABLE
Sertifika ISO,CE,IEC,TUV,KEMA
Ürün Detayları
Ürün Tipi:
35KV zırhlı kablo
Gerilim:
Orta Gerilim 22kV 353kV
İletken:
Cu / Bakır
Yalıtım:
PE, XLPE
zırh:
çelik tel
Ekran:
bakır teller
Çekirdekler:
3 Faz
Kılıf Malzemesi:
PVC / PE / LSOH
Standartlar:
IEC / BS / IS / VDE
Garanti:
2 Yıl
Vurgulamak:

armored electrical wire

,

armored cable wiring

Ödeme ve Kargo Koşulları
Min sipariş miktarı
500 Metre
Fiyat
US$0.5~125 per Meter
Ambalaj bilgileri
Ahşap Drum
Teslim süresi
7-10DAYS
Ödeme koşulları
T/T,L/C
Yetenek temini
Ayda 10.000 KM
Ürün Açıklaması

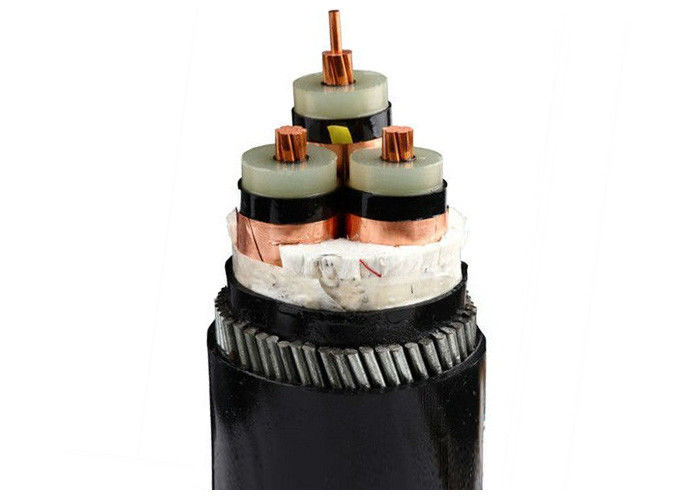

3 fazlı bakır bant ekranı XLPE Güç Kablosu 35kV Yüksek Voltajlı Çelik Tel Zırhlı Elektrik Kablosu

Sipariş Verme Tavsiyesi

Adlık Voltaj

Uygulama standardı: IEC/BS/UL/GB

Çekirdek Sayısı

İletici Boyutu $ Yapım

İzolasyon Türü

Zırhlı ya da zırhsız.

Kılıf Gerekliliği

Kablo uzunluğu ve paketleme gereksinimleri

Diğer Gereksinimler

Özellikler

Boyutlar: çekirdek sayısı x iletken kesimi İnşaat Dış çapı Dış çapı İletici çapı İzolasyon kalınlığı 20 °C'de iletken direnci Kısa devre akımı 1s Cu ağırlığı Kablo ağırlığı Paketleme*
Min. En fazla. En fazla. nominal En fazla. nominal Yaklaşık.
N x mm2 mm mm mm mm Ω/km A kg/km kg/km
3 x 25/16 RM 43 3,4 0,727 3,58 1046 2850 KUT
3 x 35/16 RM 47 51 7,5 3,4 0,524 5,01 1209 3300 KUT
3 x 50/16 RM 50 55 8,6 3,4 0,387 7,15 1671 3900 KUT
3 x 70/16 RM 53 58 10,2 3,4 0,268 10,01 2247 4700 KUT
3 x 95/16 RM 57 62 12,0 3,4 0,193 13,59 2994 5850 KUT
3 x 120/16 RM 61 67 13,5 3,4 0,153 17,16 3714 6800 KUT
3 x 150/25 RM 64 70 15,0 3,4 0,124 21,45 4638 7950 KUT
3 x 185/25 RM 68 74 16,8 3,4 0,0991 26,46 5646 9300 KUT
3 x 240/25 RM 74 80 19,2 3,4 0,0754 34,32 7272 11550 KUT
3 x 300/25 RM 78 90 3,4 0,0601 42,50 9160 14450 KUT

*) Ambalaj: CUT = farklı uzunluklarda bir kablo, davul veya rulo üzerinde, istenen uzunlukta kesilebilir

Uygulama

Doğrudan toprağa, suya, dışarıda, kapalı binalarda ve kablo kanallarında örneğin endüstriyel ve santral tesislerinde yerleştirilmelidir.

İnşaat

1..... kabuklu çıplak bakır
2..... yarı iletken malzemenin iç tabakası
3..... çapraz bağlantılı polietilen çekirdek yalıtımı
4..... yarı iletken malzemenin dış tabakası
5..... yarı iletken bant
6..... bakır tellerden ekran

7..... Doldurucu bant, iplik veya kağıt
8..... DokunulmamışKaplama bantı veya alev geriletici

9..... ÇıkarılmışPVC İç Kaplama

10.... Zırhlı Galvanizli Çelik Teyp
11.... Toplam kabuk: polivinil klorür (PVC) veya FR-PVC, PE, LSOH


Standartlar

IEC 60502, 60228, 60332, 60331

DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 sınıf 2 (yapım)


Teknik veriler

Test voltajı 6 / 10 kV [kV] 21 / 5 dakika.
12 / 20 kV [kV] 42 / 5 dakika.
18 / 30 kV [kV] 63 / 5 dakika.
Sıcaklık aralığı Hareket halinde -20°C ile +90°C arasında
sabit -20°C ile +90°C arasında
Çalışma sıcaklığı Kısa devre °C 250
Kısa devre süresi En fazla. [sec] 5
Bükme yarıçapı Min. x çapı 15
Yanıcılık Standart EN 50265-2-1

Sertifikalar

ISO,CE, KEMAIEC,RoHS, CCC,P3CVe talep üzerine daha fazlası.

Paketleme ve nakliye:

Satın alma siparişine göre en sıkı teslimat programlarını karşılayabiliyoruz.Kablo teslimatında herhangi bir gecikme, projenin genel gecikmesine ve maliyet aşımına katkıda bulunabileceğinden, son tarihe uymak her zaman en önemli önceliktir..

Kablolar ahşap makaralarda, dalgalanmış kutularda ve sarmallarda tedarik edilir. Kablo uçları kablo uçlarını nemden korumak için BOPP kendi kendine yapışkan bant ve higroskopik olmayan mühürleme kapağı ile mühürlenir.Gerekli işaretleme, müşterinin talebine göre davulun dış tarafına hava durumuna dayanıklı bir malzemeyle basılır..
