Qingdao Yilan Cable Co., Ltd.
E-posta sales3@holdonecable.com Televizyon 86-- 19026815676

Menşe yeri Çin
Marka adı QINGDAO YICABLE CABLE
Sertifika ISO,CE,IEC,TUV,KEMA
Ürün Detayları
Ürün Tipi:
Bakır Tel Kalkanlı Al Kablo
Gerilim:
yüksek voltaj
İletken:
AL / Alüminyum
Yalıtım:
XLPE
zırh:
çelik tel
Ekran:
bakır teller
Çekirdekler:
Tek çekirdek
Kılıf Malzemesi:
PVC / PE / LSOH
Standartlar:
IEC / BS / IS / VDE
Garanti:
2 Yıl
Vurgulamak:

armored electrical wire

,

armoured power cable

Ödeme ve Kargo Koşulları
Min sipariş miktarı
500 Metre
Fiyat
US$0.45~120 per Meter
Ambalaj bilgileri
Ahşap Davul veya Çelik
Teslim süresi
10-15 gün
Ödeme koşulları
T/T,L/C
Yetenek temini
10.000 KM / Ay
Ürün Açıklaması

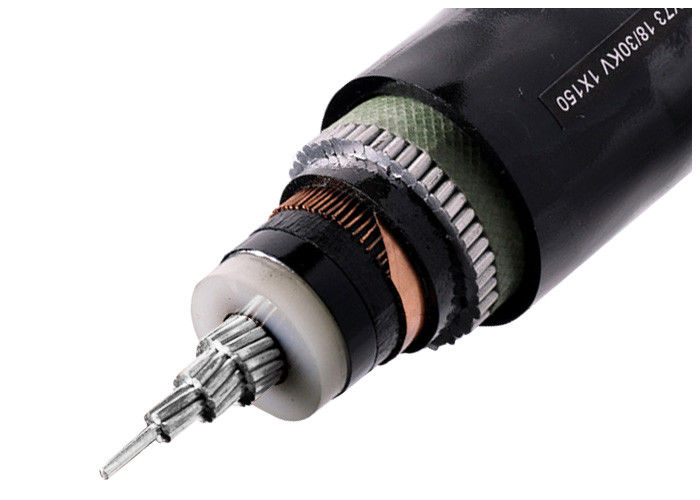

Bakır Tel Kalkan SWA Yeraltı Al Kablo Tek çekirdekli XLPE yalıtım Yüksek Voltajlı Zırhlı Elektrik Kablosu

Uygulama

Bu güç zırhlı kablolar açık hava montajı için tasarlanmıştır, doğrudan yeraltı, suda, kablo kanallarında, elektrik santrallerinde kabloya mekanik hasar verebilecek yerlerde.

Kablo yapısı


- IEC 60228 uyarınca yuvarlak çıplak alüminyum çekirdeği
- İç yarı iletken katman
- Çekirdek yalıtımı XLPE
- HD 308 S2'ye göre renk kodu
- Dış yarı iletken katman
- Yarım iletken bant
- Bakır tel ve bant ekranı
- Doldurucu.
- PVC iç kapağı
- Galvanizli çelik bant zırhı (STA)
- PVC dış kabuğu (kırmızı veya siyah)


Teknik veriler

- DIN VDE 0276 part 603, HD 620, IEC 60502, BS 6622'ye göre güç kablosu
- sıcaklık aralığı en fazla 90 °C'ye kadar
- Kurulum sırasında 0 °C'den +70 °C'ye kadar sıcaklık
- Kısa devre sıcaklığı +250 °C (5 saniyeye kadar)
- Nominel voltaj Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (balık BS), 18/30 kV, 19/33 kV (balık BS)
- Çalışma voltajları 3,6/6 kV = maksimum 7,2 kV 6/10 kV = maksimum 12 kV 18/30 kV = maksimum 36 kV
- Deneme voltajı AC 3.6/6 kV = 11 kV 5 dakikaya kadar. 6/10 kV = 21 kV 5 dakikaya kadar. 18/30 kV = 63 kV 5 dakikaya kadar.
- Minimum bükme yarıçapı yaklaşık 15 kablo çapı

Test voltajı 6 / 10 kV [kV] 21 / 5 dakika.
12 / 20 kV [kV] 42 / 5 dakika.
18 / 30 kV [kV] 63 / 5 dakika.
Sıcaklık aralığı Hareket halinde -5°C ile +70°C arasında
sabit -20°C ile +70°C arasında
Çalışma sıcaklığı Kısa devre °C 250
Kısa devre süresi En fazla. [sec] 5
Bükme yarıçapı Min. x çapı 15
Yanıcılık Standart EN 60332-1-2

Voltaj, çekirdek ve kesit tablosu

Ürün A,B kategorileri 3.6/6kV 6/10kV 8.7/15kV 12/20kV 18/30kV 21/35kV
A,B kategorileri 6/6kV 8.7/10kV 12/15kV 18/20kV - 26/35kV
Tek çekirdek mm2 25-1200 25-1200 35-1200 50-1200 50-1200 50-1200
Üç çekirdek mm2 25-400 25-400 35-400 50-400 50-400 50-400

Kategorisi A nominal voltajlı kablo, 1 dakikadan fazla olmayan topraklama hatası süresi gerektiren bir durumda kullanılır.topraklama hatası normalde 1 saatten fazla sürmez., maksimum süresi 8 saatten fazla değildir, yıllık toprak hatası süresi toplam 125 saatten fazla olmamalıdır, C kategorisinde tüm sistemler A ve B kategorisinde beklenir.

Paketleme ve nakliye:

Satın alma siparişine göre en sıkı teslimat programlarını karşılayabiliyoruz.Kablo teslimatında herhangi bir gecikme, projenin genel gecikmesine ve maliyet aşımına katkıda bulunabileceğinden, son tarihe uymak her zaman en önemli önceliktir..

Kablolar ahşap makaralarda, dalgalanmış kutularda ve sarmallarda tedarik edilir. Kablo uçları kablo uçlarını nemden korumak için BOPP kendi kendine yapışkan bant ve higroskopik olmayan mühürleme kapağı ile mühürlenir.Gerekli işaretleme, müşterinin talebine göre davulun dış tarafına hava durumuna dayanıklı bir malzemeyle basılır..

Sık Sorulan Sorular

1Nakliye:DHL, Fedex, vb ile örnek gönderilir.

2Ödeme:T/T, L/C kabul ediyoruz, istediğinizi seçin.

3.Teslim süresi:Genellikle, miktarına göre, makbuz aldıktan sonra 7-10 iş günü.

4. MOQ:Genellikle MOQ'umuz 1000metredir. 20 santimetrenin altındaki örnekler ücretsiz olarak sağlanabilir.

Hizmetlerimiz

* Biz Çin'deki en büyük elektrik tel ve güç kablosu üreticisiyiz ve 20 yıldan fazla üretim ve pazarlama deneyimine sahibiz.

* OEM kabul ediyoruz. Kablo boyutu ve malzemesi özelleştirilmiştir. Kendi logonuz ve kendi tasarımınız hoş geldiniz. Gereksiniminize ve açıklamanıza göre üreteceğiz;

* Lütfen bize daha fazla ürün bilgileri için soruşturma gönderin ve size 12 saat içinde geri bildirim vereceğiz.

Sipariş Verme Tavsiyesi

Adlık Voltaj

Uygulama standardı: IEC/BS/UL/GB

Çekirdek Sayısı

İletici Boyutu $ Yapım

İzolasyon Türü

Zırhlı ya da zırhsız.

Kılıf Gerekliliği

Kablo uzunluğu ve paketleme gereksinimleri

Diğer Gereksinimler
