Menşe yeri Çin
Marka adı QINGDAO YICABLE CABLE
Sertifika ISO,CE,IEC,TUV,KEMA
Ürün Detayları
Modeli Türü:
4 çekirdek çelik tel zırhlı kablo
Nominal Gerilim:
0.6/1kv
Yalıtım:
XLPE
İletken:
Bakır
Zırh:
çelik tel
Boyutlar:
1 ~ 630mm2
Çekirdekler:
4 Çekirdek
Kılıf Malzemesi:
PVC, PE, LSOH
Standartlar:
IEC / BS / IS / VDE
Garanti:
2 Yıl
Ücretsiz Örnek:
Mevcut
Vurgulamak:

armored cable wiring

,

armoured power cable

Ödeme ve Kargo Koşulları
Min sipariş miktarı
600 metre
Fiyat
US$0.5~121 per Meter
Ambalaj bilgileri
ahşap davul
Teslim süresi
15 işgünü
Ödeme koşulları
T/T,L/C
Yetenek temini
Ayda 30.000 Kilometre
Ürün Açıklaması

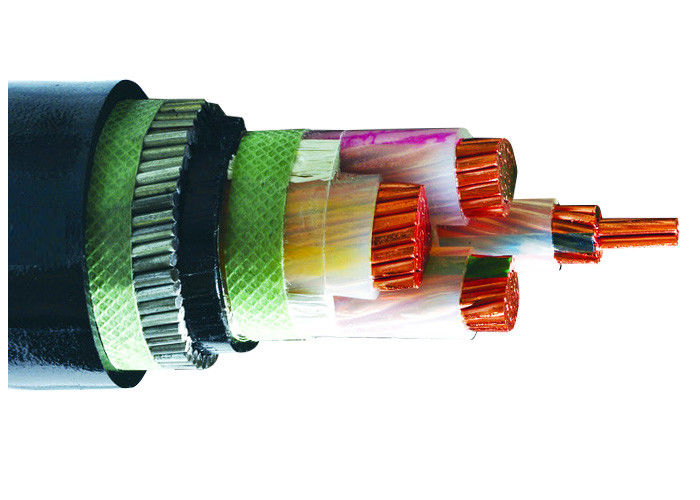

4 Çekirdekli Çelik Tel Zırhlı Alçak Gerilim Kablo Bakır XLPE PVC SWA Kablo Shenghua Kablosu

Uygulamalar:35kV ve altında gerilime sahip enerji iletim ve dağıtım hattı için kullanılır. PVC Yalıtımlı Güç Kablosu ile karşılaştırıldığında, xlpe güç kablosu yalnızca mükemmel elektrik, mekanizma özelliklerine sahip olmakla kalmaz,

ısıya ve yaşlanmaya dayanıklı, çevre stresine dayanıklı ve kimyasal korozyona dayanıklı, aynı zamanda basit

yapısı, hafifliği, döşeme kısıtlaması olmaması ve uzun süreli çalışma için yüksek sıcaklık toleransı.



Standartlar:Uluslararası: IEC 60502-2, IEC 60228

Çin: GB/T 12706.2-2008

Gibi diğer standartlarTalep üzerine BS,DIN ve ICEA





Yapı:

İletken Kompakt Örgülü Bakır İletken, IEC 60228'e göre Sınıf 2
Dairesel katı Bakır İletken, IEC 60228'e göre Sınıf 1
Yalıtım XLPE(Çapraz bağlı polietilen)
Dolgu PP Dolgu
Sarma Bandı Dokumasız
İç Kaplama Ekstrüde PVC
Zırh Çelik Tel
Genel Kılıf

Termitlere Dayanıklı PVC



Teknik veriler:

Nominal voltaj: 0,6/1kV

Maksimum İletken Sıcaklığı: normalin altında (90°C), acil durum (130°C) veya kısa devre 5 saniyeden (250°C) koşullar.

Min. Ortam Sıcaklığı0°C, kurulumdan sonra ve yalnızca kablo sabit konumdayken

Min. Bükme Yarıçapı: Tek çekirdekli zırhsız kablolar için 20 x kablo dış çapı

Tek damarlı zırhlı kablolar için 15 x kablo dış çapı

Çok çekirdekli zırhsız kablolar için 15 x kablo dış çapı

Çok çekirdekli zırhlı kablolar için 12 x kablo dış çapı





Özellikler:

Nom. İletkenin kesiti

Teller

No./Çap. İletkenin

 Yalıtım Kalınlığı İç Kaplama Kalınlığı Dia. Zırh Teli Kılıf Kalınlığı Yaklaşık. OD

Yaklaşık.

Ağırlık

 Maks. İletkenin DC Direnci (20 °C) Test Gerilimi AC Mevcut Derecelendirme
mm2 adet/mm mm 　 　 mm (mm) kg/km Ω /km kV/5 dak Havada (A) Toprakta(A)
4×4 7/0,85 0,7 1.0 0,9 1.8 18.0 699 4.61 3.5 34 45
4×6 7/1.04 0,7 1.0 1.25 1.8 19.0 820 3.08 3.5 43 57
4×10 7/1,38 0,7 1.0 1.25 1.8 22.0 1233 1.83 3.5 60 77
4×16 7/1,78 0,7 1.0 1.6 1.8 24.5 1550 1.15 3.5 83 105
4×25 7/2.14 0,9 1.0 1.6 1.8 29.2 2036 0,727 3.5 105 125
4×35 7/2.52 0,9 1.0 2.0 1.9 32.5 2501 0,524 3.5 125 155
4×50 10/2,52 1.0 1.0 2.0 2.0 33.0 3064 0,387 3.5 160 185
4×70 14/2.52 1.1 1.0 2.0 2.1 37.0 3974 0,268 3.5 200 225
4×95 19/2,52 1.1 1.2 2.0 2.3 43.0 5032 0,193 3.5 245 270
4×120 24/2.52 1.2 1.2 2.5 2.5 45.0 6327 0,153 3.5 285 310
4×150 30/2,52 1.4 1.4 2.5 2.7 51.0 7765 0,124 3.5 325 345
4×185 37/2,52 1.6 1.4 2.5 2.8 56.0 9205 0,0991 3.5 375 390
4×240 48/2,52 1.7 1.4 2.5 3.0 62.0 11444 0,0754 3.5 440 450
4×300 61/2,52 1.8 1.6 2.5 3.2 67.0 13830 0,0601 3.5 505 515
4×400 61/2,97 2.0 1.6 3.15 3.5 74.0 19673 0,0470 3.5 570 575











PAKETLEME VE NAKLİYE



Her satın alma siparişine göre en katı teslimat programlarını karşılayabilecek kapasiteye sahibiz.

Kablo teslimatındaki herhangi bir gecikme, genel proje gecikmesine ve maliyet aşımına neden olabileceğinden, son teslim tarihine uymak her zaman en büyük önceliktir.

Kablo ahşap makaralar, oluklu kutular ve bobinler halinde tedarik edilir. Kablo uçları BOPP ile yalıtılmıştır

kablo uçlarını nemden korumak için kendinden yapışkanlı bant ve higroskopik olmayan sızdırmazlık kapakları.

Gerekli işaretleme, tamburun dış kısmına hava koşullarına dayanıklı bir malzeme ile basılacaktır.

müşterinin ihtiyacına göre.
