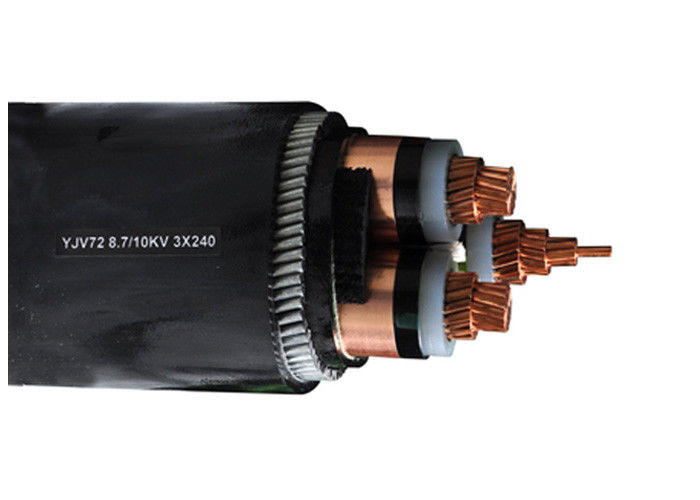

High Voltage 3 X 240 mm2 CU SWA Electrical Armoured Electrical Cable Three Core Cables

Adedi:	300 metre
fiyat:	US$0.49 - US$125 / Meter
Standart ambalaj:	ahşap davul
Teslim süresi:	7-10 gün
Ödeme yöntemi:	T/T,L/C
Tedarik Kapasitesi:	Ayda 15.000 KM

Ayrıntılar Bilgi

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri

Çin

Marka adı

QINGDAO YICABLE CABLE

Sertifika

ISO,CE,IEC,TUV,KEMA

Ürün Adı:

Zırhlı Güç Kablosu

yalıtım:

XLPE

Zırh:

Çelik Tel

Şoför:

Bakır

Kılıf:

PVC, PE, LSOH

çekirdekler:

3 Çekirdek

Standart:

IEC, BS, IS, VDE

Garanti:

2 yıl

Vurgulamak:

armored cable wiring

armoured power cable

Ürün Açıklaması

Yüksek Voltajlı 3 X 240 mm2 CU SWA Elektrikli Zırhlı Kablo Üç çekirdekli kablolar

İnşaat

Şoför	IEC 60228'e göre kompakt zincirli bakır iletken, sınıf 2
	IEC 60228'e göre 1. sınıf dairesel katı bakır iletken
	IEC 60228'e göre esnek zincirli bakır iletken, sınıf 5
Yönetici Ekranı	Yarım iletken (yalnızca MV)
İzolasyon	XLPE ((Çapraz bağlanmış polietilen)
İzolasyon Ekranı	Yarım iletken (yalnızca MV)
Metal kalkan	Bakır bant ekran veya bakır tel ve bakır bant kalkan (MV zorunludur, LV isteğe bağlı)
Doldurucu	Doldurma şeridi
Kaplama bantı	Dokunmamış bant veya başka bantlar
İç kaplama	Ekstrüde PVC veya LSOH (yalnızca MV)
Zırh	Çelik bant zırh, çelik tel veya alüminyum tel zırh isteğe bağlı
Genel kapak	PVC, FR-PVC, PE veya LSOH

YJ: XLPE yalıtımı
V: PVC kabuğu
32: Çelik tel zırhlıları
22: Çelik bant zırhlı √3 çekirdek
72: Alüminyum tel zırhlı1 çekirdek
62: Paslanmaz çelik bant zırhlı √1 çekirdek
ZR: Yangına dayanıklı

Uygulama

Transformer istasyonlarında, anahtarlama bloklarında, elektrik santrallerinde ve endüstriyel tesislerde kullanılır.
Yerde, tesislerin içinde ve dışında, açık havada, kablo kanallarında, suda statik uygulama için orta gerilimli güç kablosu,Kabloların daha ağır mekanik gerilimlere ve gerim gerimine maruz kalmadığı koşullarda.

MV ((6 ila 35kv) Güç Kablosu Ayrıntıları

MV ((11kv 15kv 33kv) Güç Kablosu
Model ve Açıklama Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV	Çekirdek numarası	İletici kesit alanı ((mm2)
xlpe yalıtım	1 çekirdek 3 çekirdek	10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2
Cu çekirdeği
YJV, N2XSY;PVC kaplı güç kablosu
YJV22; çelik bant zırhlı, PVC kaplı güç kablosu
YJV32, YJV42; çelik tel zırhlı, PVC kaplı güç kablosu
Al Core
YJLV, NA2XSY; PVC kaplamalı güç kablosu
YJLV22; çelik bant zırhlı, PVC kaplı güç kablosu
YJLV32, YJLV42; çelik tel zırhlı, PVC kaplı güç kablosu

Bu ürün, 3.6/6kV-26/36kV sisteminin AC nominal voltajı ((U0/U) ile elektrik iletim ve dağıtım hattına uygulanabilir.ve tepsi) ve toprak ((doğrudan gömülü, kablo hendek, boru vb.) sırasıyla koruma katman yapısının farkına göre.

Standartlar

Uluslararası: IEC 60502-2, IEC 60228
Çin: GB/T 12706.2-2008
Diğer standartlar:BS,DIN ve ICEA talep üzerine

Teknik veriler
- DIN VDE 0276 part 603, HD 620, IEC 60502, BS 6622'ye göre güç kablosu
- sıcaklık aralığı en fazla 90 °C'ye kadar
- Kurulum sırasında 0 °C'den +70 °C'ye kadar sıcaklık
- Kısa devre sıcaklığı +250 °C (5 saniyeye kadar)
- Nominel voltaj Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (balık BS), 18/30 kV, 19/33 kV (balık BS)
- Çalışma voltajları 3,6/6 kV = maksimum 7,2 kV 6/10 kV = maksimum 12 kV 18/30 kV = maksimum 36 kV
- Deneme voltajı AC 3.6/6 kV = 11 kV 5 dakikaya kadar. 6/10 kV = 21 kV 5 dakikaya kadar. 18/30 kV = 63 kV 5 dakikaya kadar.
- Minimum bükme yarıçapı yaklaşık 15 kablo çapı

Test voltajı	6 / 10 kV	[kV]	21 / 5 dakika.
	12 / 20 kV	[kV]	42 / 5 dakika.
	18 / 30 kV	[kV]	63 / 5 dakika.
Sıcaklık aralığı	Hareket halinde		-5°C ile +70°C arasında
	sabit		-20°C ile +70°C arasında
Çalışma sıcaklığı	Kısa devre	°C	250
Kısa devre süresi	En fazla.	[sec]	5
Bükme yarıçapı	Min.	x çapı	15
Yanıcılık	Standart		EN 60332-1-2

*) Ambalaj: CUT = farklı uzunluklarda kablolar davul veya rulo üzerinde, gerekli uzunlukta kesim mümkündür

Sertifika

ISO,CE, KEMAIEC,RoHS, CCC,P3CVe talep üzerine daha fazlası.

Ambalaj ve Nakliye

İhracat için tüm kablolar iyi paketlenmiş ve ahşap davul veya ahşap ve çelik davul ile korunmuştur.Deniz Limanı'na gönderilen iyi paketlenmiş kablo fıçılarından sonraTüm kablo davulları deniz kargo sırasında hareket etmemesini sağlamak için emniyet kemeri ile sağlam bir şekilde sabitlenmiştir.Konteynerin boyutu toplam yüklenmiş malların ağırlığına göre veya müşterinin talebine göre seçilir..

Hizmetler
* Biz Çin'deki en büyük elektrik tel ve güç kablosu üreticisiyiz ve 20 yıldan fazla üretim ve pazarlama deneyimine sahibiz.
* OEM kabul ediyoruz. Kablo boyutu ve malzeme özelleştirilmiştir. Kendi logomuz ve kendi tasarımınız hoş geldiniz. Gereksiniminize ve açıklamanıza göre üreteceğiz;
* Lütfen bize daha fazla ürün bilgileri için soruşturma gönderin ve size 12 saat içinde geri bildirim vereceğiz.
