Menşe yeri Çin
Marka adı QINGDAO YICABLE CABLE
Sertifika ISO,CE,IEC,TUV,KEMA
Ürün Detayları
Ürün adı:
Zırhlı kablo
Yalıtım:
XLPE
Zırh:
Çelik Bant / Tel
İletken:
CU/AL
Çekirdekler:
1, 3
Standart:
IEC, BS, IS, VDE
Garanti:
2 Yıl
ücretsiz küçük:
Evet
Vurgulamak:

armored electrical wire

,

armored cable wiring

Ödeme ve Kargo Koşulları
Min sipariş miktarı
500 Metre
Fiyat
US$0.51 - US$125 / Meter
Ambalaj bilgileri
ahşap davul
Teslim süresi
10 gün
Ödeme koşulları
T/T,L/C
Yetenek temini
Ayda 21.000 KM
Ürün Açıklaması

MV HV Çelik bant zırhlı elektrik kablosu kablo 1 çekirdek / 3 çekirdek


Uygulama

Transformer istasyonlarında, anahtarlama bloklarında, elektrik santrallerinde ve endüstriyel tesislerde kullanılır.

Yerde, tesislerin içinde ve dışında, açık havada, kablo kanallarında, suda statik uygulama için orta gerilimli güç kablosu,Kabloların daha ağır mekanik streslere ve gerim gerimine maruz kalmaması koşullarında.

Dış etki etkilerinden kaçınmak için, kondüktör ve yalıtım arasında yapışan yarı iletken katman, konsantrik bakır kondüktörle birlikte,Elektrik alanının kısıtlanmasını ve kısmi boşalmalara direnç sağlar..

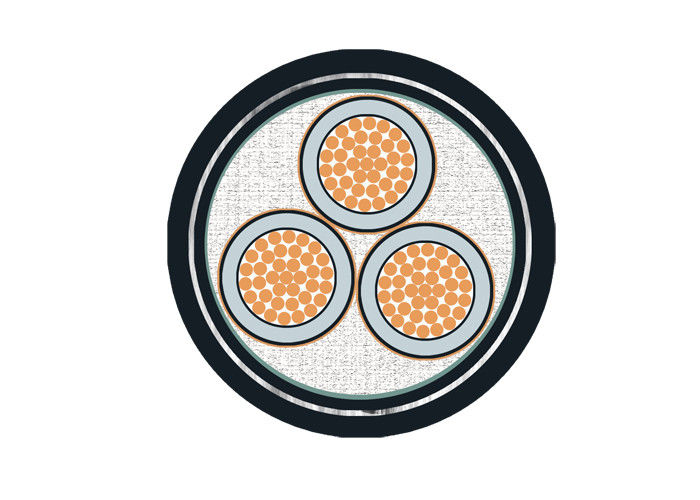

İnşaat

Şef: Cu/Al yuvarlak iletken, çoklu kablo ile sıkıştırılmış (RM), HRN HD 383 / IEC 60228 / DIN VDE 0295'e göre sınıf 2
İç ekran: iletken üzerinde ekstrüde edilmiş yarı iletken deri
İzolasyon: XLPE (çapraz bağlantılı polietilen, son işareti: PE-X) bileşik DIX 8 HRN HD 620 S1 ili 2XI1 DIN VDE 0207 dio 22'ye göre
Dış ekran: yalıtım üzerine ekstrüde edilen yarı iletken deri, yalıtımla boyutsal olarak birleşmiş (+yarı iletken malzemeden bant)
Şoförekran: Karşı spiralle sarılmış bakır bant
Dolgu: Doldurucu bant, iplik veya kağıt
Paketleme: kumaş olmayan ambalaj bantı veya alev geriletici veya su geçirmez
İç kaplama: Ekstrüde PVC
Zırh: Galvanizli çelik tel, bant zırhlı
Genel kapak Polyvinyl klorür (PVC) veya FR-PVC, PE, LSOH
Kabuk rengi Siyah, kırmızı veya özel


YJ: XLPE yalıtımı
V: PVC kabuğu
32: Çelik tel zırhlıları
22: Çelik bant zırhlı √3 çekirdek
72: Alüminyum tel zırhlı1 çekirdek
62: Paslanmaz çelik bant zırhlı √1 çekirdek
ZR: Yangına dayanıklı


Standartlar

Uluslararası: IEC 60502-2, IEC 60228
Çin: GB/T 12706.2-2008
Diğer standartlar:BS,DIN ve ICEA talep üzerine

Teknik veriler

Test voltajı 6 / 10 kV [kV] 21 / 5 dakika.
12 / 20 kV [kV] 42 / 5 dakika.
18 / 30 kV [kV] 63 / 5 dakika.
Sıcaklık aralığı Hareket halinde -20°C ile +90°C arasında
sabit -20°C ile +90°C arasında
Çalışma sıcaklığı Kısa devre °C 250
Kısa devre süresi En fazla. [sec] 5
Bükme yarıçapı Min. x çapı 15
Yanıcılık Standart EN 50265-2-1



*) Ambalaj: CUT = farklı uzunluklarda bir kablo, davul veya rulo üzerinde, istenen uzunlukta kesilebilir

Voltaj, çekirdek ve kesit tablosu

Ürün A,B kategorileri 3.6/6kV 6/10kV 8.7/15kV 12/20kV 18/30kV 21/35kV
A,B kategorileri 6/6kV 8.7/10kV 12/15kV 18/20kV - 26/35kV
Tek çekirdek mm2 25-1200 25-1200 35-1200 50-1200 50-1200 50-1200
Üç çekirdek mm2 25-400 25-400 35-400 50-400 50-400 50-400

Kategorisi A nominal voltajlı kablo, 1 dakikadan fazla olmayan topraklama hatası süresi gerektiren bir durumda kullanılır.topraklama hatası normalde 1 saatten fazla sürmez., maksimum süresi 8 saatten fazla değildir, yıllık toprak hatası süresi toplam 125 saatten fazla olmamalıdır, C kategorisinde tüm sistemler A ve B kategorisinde beklenir.

Güç kablosu özellikleri.
Model ve Açıklama Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV Çekirdek numarası İletici kesit alanı ((mm2)
xlpe yalıtım 1 çekirdek 3 çekirdek 10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2
Cu çekirdeği Al Core
YJV, N2XSY;PVC kaplı güç kablosu YJLV, NA2XSY; PVC kaplamalı güç kablosu
YJV22; çelik bant zırhlı, PVC kaplı güç kablosu YJLV22; çelik bant zırhlı, PVC kaplı güç kablosu
YJV32, YJV42; çelik tel zırhlı, PVC kaplı güç kablosu YJLV32, YJLV42; çelik tel zırhlı, PVC kaplı güç kablosu
PVC yalıtım
Cu Core Al Core
VV ((VY);PVC ((PE) kaplı güç kablosu VLV(VLY);PVC(PE) kapalı güç kablosu
VV22 ((VV23);PVC ((PE) kapalı elektrik kablosu, çelik bantla zırhlandırılmış VLV22(VLV23);PVC(PE) kapalı elektrik kablosu, çelik bantla zırhlı
VV32 ((VV33),VV42 ((VV43);PVC ((PE)) kapalı elektrik kablosu VLV32 ((VLV33), VLV42 ((VLV43);PVC ((PE) kapalı elektrik kablosu, çelik tel zırhlı


Bu ürün, 3.6/6kV-26/36kV sisteminin AC nominal voltajı ((U0/U) ile elektrik iletim ve dağıtım hattına uygulanabilir.ve tepsi) ve toprak ((doğrudan gömülü, kablo hendek, boru vb.) sırasıyla koruma katman yapısının farklılığına göre.



Sertifika

ISO,CE, KEMAIEC,RoHS, CCC,P3CVe talep üzerine daha fazlası.


Ambalaj ve Nakliye

İhracat için tüm kablolar iyi paketlenmiş ve ahşap davul veya ahşap ve çelik davul ile korunmuştur.Deniz Limanı'na gönderilen iyi paketlenmiş kablo fıçılarından sonraTüm kablo davulları deniz kargo sırasında hareket etmemesini sağlamak için emniyet kemeri ile sağlam bir şekilde sabitlenmiştir.Konteynerin boyutu toplam yüklenmiş malların ağırlığına göre veya müşterinin talebine göre seçilir..

Hizmetlerimiz


* Biz Çin'deki en büyük elektrik tel ve güç kablosu üreticisiyiz ve 20 yıldan fazla üretim ve pazarlama deneyimine sahibiz.
* OEM kabul ediyoruz. Kablo boyutu ve malzeme özelleştirilmiştir. Kendi logomuz ve kendi tasarımınız hoş geldiniz. Gereksiniminize ve açıklamanıza göre üreteceğiz;
* Lütfen bize daha fazla ürün bilgileri için soruşturma gönderin ve size 12 saat içinde geri bildirim vereceğiz.


Sık Sorulan Sorular


S: Tekrar teklif almak ne kadar sürer?
A: Çoğu teklif 24 saat içinde iade edilir, ancak özel bir inşaat için ise daha fazla gün sürebilir.
S: Ürünleriniz hangi garantileri taşır?
A: SHAN kablosu, tüm ürünlerimizin, kablo kablolarının ve daha fazlasının kusursuz olduğunu garanti eder. Her iki taraf tarafından kabul edilen kaliteye uymayan herhangi bir ürünü geri alacağız.Belirli şartlar şöyledir.:
1Sözleşmede belirtilen garanti süresi gereksinimlerine uyacağımızı garanti ediyoruz.Kendi kendine taşıyan dağıtım ağının kablosu ve telinin satın alınması için satın alma emri kapsamında tedarik edilen malların
2Bu özelliklere göre üretileceğiz ve mallar yeni, kullanılmamış, en son veya en güncel modellerden olacak.Sözleşmenin şartlarına uygun olarak malları tedarik edeceğiz..
3Garanti, Malların, veya durumuna göre herhangi bir kısmının, SCC'de belirtilen nihai varış noktasına teslim edilmesinden ve kabul edilmesinden sonra on iki (12) ay boyunca geçerlidir.ya da ürün ülkesindeki liman veya yükleme yerinden nakliye tarihinden itibaren on sekiz (18) ay boyunca, hangisi daha önce sona ererse.
4Garanti süresi boyunca alıcı, malların kalitesinde herhangi bir sorun varsa, doğrudan üreticisine yazılı olarak veya temsilci aracılığıyla ilan edebilir.Üretici, onarım veya değiştirmeyi makul bir süre içinde yapacak., ve bununla ilgili tüm masrafları karşılayacaktır.
