Menşe yeri Çin
Marka adı QINGDAO YICABLE CABLE
Sertifika ISO,CE,IEC,TUV,KEMA
Ürün Detayları
Ürün adı:
Zırhlı AL Kablo
Yalıtım:
XLPE
Zırh:
AWA,STA
İletken:
Al
Kılıf:
PVC, PE
Çekirdekler:
Tek Çekirdek
Standart:
IEC, BS, IS, VDE
Garanti:
2 Yıl
Vurgulamak:

armored cable wiring

,

armoured power cable

Ödeme ve Kargo Koşulları
Min sipariş miktarı
500 Metre
Fiyat
US$0.51- US$125 / Meter
Ambalaj bilgileri
ahşap davul
Teslim süresi
7 gün
Ödeme koşulları
T/T,L/C
Yetenek temini
Ayda 25.000 KM
Ürün Açıklaması

CWS CTS STA PE Zırhlı Elektrik Kablosu Orta Gerilim 2 Yıl Garanti


Yüksek GerilimZırhlı Güç KablosuGüç Kablosu Detayları

YJ: XLPE izolasyonu
V: PVC kılıf
32: Çelik tel zırhlama - 3 çekirdek
Şekil 22: Çelik bant zırhlama — 3 çekirdek
72: Alüminyum tel zırhlama - 1 çekirdek
62: Paslanmaz çelik şerit zırhlama — 1 çekirdek
ZR: Aleve dayanıklı

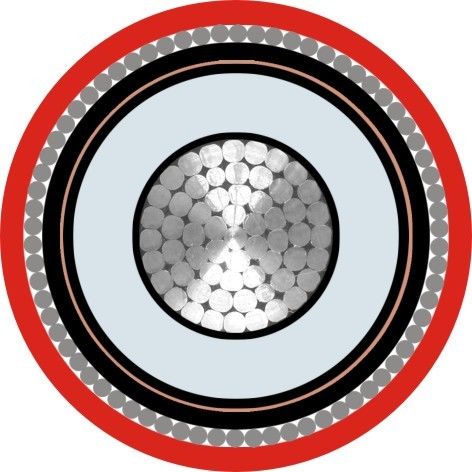

Yapı


Orkestra şefi: Cu yuvarlak alüminyum, çok telli örgülü sıkıştırılmış (RM), sınıf 2, uyarınca. HRN HD 383 / IEC 60228 / DIN VDE 0295'e göre
İç ekran: iletken üzerinde ekstrüzyonlu yarı iletken kaplama
Yalıtım: XLPE (çapraz bağlı polietilen, son marka: PE-X) bileşiği DIX 8 acc. HRN HD 620 S1 veya 2XI1 uyarınca. DIN VDE 0207 dio 22'ye göre
Harici ekran: Yalıtım üzerinde ekstrüzyonlu yarı iletken kaplama, yalıtımla uzunlamasına birleştirilmiş (+yarı iletken malzemeden bant)
İletkenekran: karşı sarmalla sarılmış bakır bant
Dolgu: dolgu şeritleri, iplik veya kağıt
Sarma: dokuma olmayan ambalaj bandı veya alev geciktirici veya su geçirmez
İç kaplama: Ekstrüde PVC
Zırh: Alüminyum Tel
Genel Kılıf polivinilklorür (PVC) veya FR-PVC, PE, LSOH
Kılıf rengi Siyah, kırmızı veya özelleştirilmiş








Başvuru


Trafo merkezlerinde, anahtarlama bloklarında, elektrik santrallerinde ve endüstriyel tesislerde kullanılır. Toprakta, tesislerin içinde ve dışında, dış mekanda, kablo kanallarında, suda, kabloların daha ağır mekanik gerilime ve çekme gerilimine maruz kalmadığı koşullarda statik uygulama için orta gerilim güç kablosu.




OG(11kv 15kv 33kv) Güç Kablosu
Model ve Açıklama Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV Çekirdek Sayısı İletken kesit alanı (mm2)
xlpe yalıtım 1 çekirdek 3 çekirdek 10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2
Cu çekirdeği
YJV, N2XSY;PVC kılıflı güç kablosu
YJV22; çelik bant zırhlı, PVC kılıflı güç kablosu
YJV32,YJV42; çelik tel zırhlı, PVC kılıflı güç kablosu
Al Çekirdek
YJLV, NA2XSY; PVC kılıflı güç kablosu
YJLV22; çelik bant zırhlı, PVC kılıflı güç kablosu
YJLV32,YJLV42; çelik tel zırhlı, PVC kılıflı güç kablosu






Standartlar

Uluslararası: IEC 60502-2, IEC 60228
Çin: GB/T 12706.2-2008
Gibi diğer standartlarTalep üzerine BS,DIN ve ICEA



Teknik veriler:

Test voltajı 6/10kV [kV] 21 / 5 dk.
  12/20kV [kV] 42 / 5 dk.
  18 / 30kV [kV] 63 / 5 dk.
Sıcaklık aralığı hareket halinde   -20°C'den +90°C'ye kadar
  sabit   -20°C'den +90°C'ye kadar
Çalışma sıcaklığı kısa devre °C 250
Kısa devre süresi maks. [sn] 5
Bükülme yarıçapı dk. x çapı 15
Yanıcılık standart   EN 50265-2-1



*) Ambalaj: CUT = tambur veya makara üzerinde farklı uzunluklarda kablo, gerekli uzunlukta kesme mümkündür



Sertifika

ISO,CE, KEMA,IEC,RoHS, CCC,P3Cve daha fazlası istek üzerine



Bu ürün, AC anma gerilimi (U0/U) 3.6/6kV-26/36kV olan enerji iletim ve dağıtım hattına uygulanabilir. Koruma katmanı yapısının farklılığına göre sırasıyla havada (kablo köprüsü çerçevesi, iç duvar desteği ve tepsi) ve toprakta (doğrudan gömülü, kablo kanalı, boru vb.) yönlendirilir.




PAKETLEME VE NAKLİYE

İhracat için tüm kablolar ahşap tambur veya Ahşap ve Çelik Tambur ile iyi bir şekilde paketlenir ve korunur. Ambalaj malzemesi kablonun ağırlığına ve boyutuna bağlıdır. İyi paketlenmiş kablo makaraları Deniz Limanı'na gönderildikten sonra 20 FT konteyner veya 40 FT konteynere yüklenir. Tüm kablo tamburları, deniz taşımacılığı sırasında hareket olmadığından emin olmak için emniyet kemeri ile sıkıca sabitlenmiştir. Konteynerin boyutu, yüklenen toplam malın ağırlığına veya müşterinin ihtiyacına göre seçilir.



Hizmetler
* Çin'deki en büyük elektrik teli ve güç kablosu üreticilerinden biriyiz ve 20 yılı aşkın üretim ve pazarlama tecrübesine sahibiz.
* OEM'i kabul ediyoruz. Kablo boyutu ve malzemesi özelleştirilmiştir. Kendi logonuz ve kendi tasarımınız memnuniyetle karşılanır. İhtiyacınıza ve açıklamanıza göre üreteceğiz;
* Daha fazla ürün bilgisi için lütfen bize soruşturma gönderin; size 12 saat içinde geri bildirim vereceğiz.
