Customized Armoured Electrical Aluminium Conductor Cable , Armored Power Cable

Özelleştirilmiş Zırhlı Elektrik Alüminyum İletken Kablo, Zırhlı Güç Kablosu

Tanım:

CU/XLPE/STA/PVC, IEC 60502

IEC 60502, IEC 60228,GB/T 12706.1-2008.

CE, CCC, KEMA

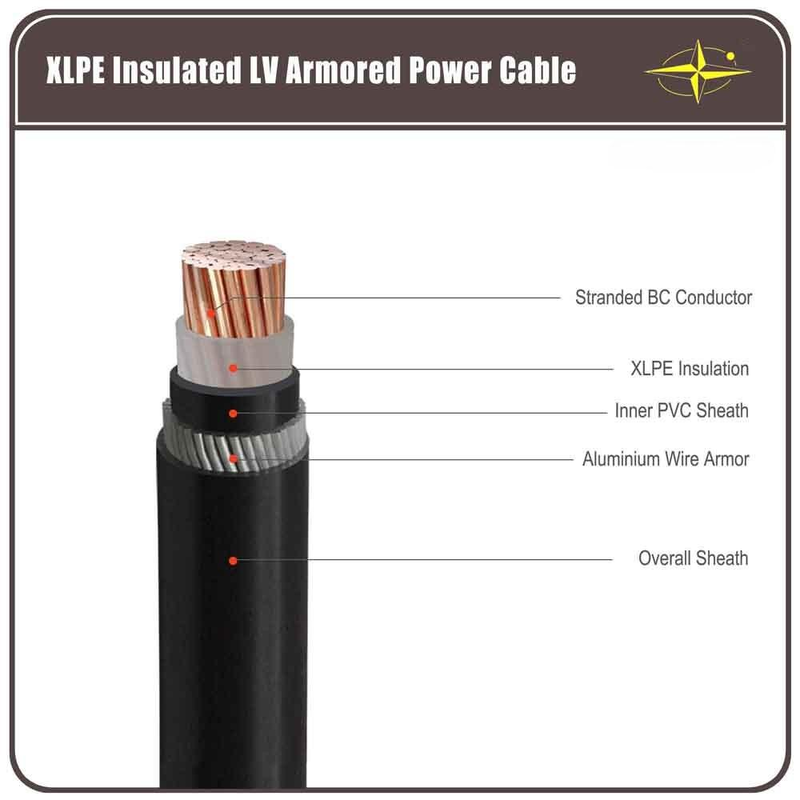

İnşaatlar

Orkestra şefi:Cdairesel çok telli Alüminyum iletken, IEC 60228 sınıf 2'ye uygundur

Yalıtım:XLPE/A

Ekran: Bakır Tel / Bant

İç Kaplama: PVC

Zırh: Galvanizli Çelik Tel veya bant

Kılıf:PVC tipi ST2IEC 60502'ye göre, siyah

Not:Yalıtım rengi standartlara göre veyamüşteri gereksinimi

Uygulamalar

35kv ve altında gerilime sahip Güç iletim ve dağıtım hattı için kullanılır. PVC Yalıtımlı Güç kablosuyla karşılaştırıldığında, XLPE güç kablosu yalnızca mükemmel elektrik, mekanizma, ısıya ve yaşlanmaya dayanıklı, çevresel strese dayanıklı ve kimyasal korozyona dayanıklı özelliklere sahip olmakla kalmaz, aynı zamanda basit yapı, hafiflik, düşme kısıtlaması yoktur ve uzun süreli çalışma için yüksek sıcaklık toleransına sahiptir.

İç ve dış mekanlarda döşeme için. Kurulum sırasında belli bir çekiş kuvvetine dayanabilir ancak harici mekanik kuvvetlere dayanamaz.Standartlar

Uluslararası:IEC 60502, IEC 60228

Çin: GB/T 12706.1-2008

Gibi diğer standartlarTalep üzerine BS,DIN ve ICEA

Teknik veriler

Nominal voltaj:2-35kV

Maksimum.İletken Sıcaklığı.: normal (90°C), kısa devre en fazla 5 saniye (160°Ckesit alanı 30'un altında olduğunda0 mm2, 140°Ckesit alanı 30'un üzerinde olduğunda0 mm2)

Min.. AortamTemp.:Ortam sıcaklığı 0'ın altındaysa kablo önceden ısıtılacaktır.°C

Min.Bükme Yarıçapı:tek damarlı kablo 20(g+D)±%5

Çok damarlı kablo 15(g+D)±%5

Sertifikalar

CE, RoHS, CCC, KEMA ve daha fazlası istek üzerine

4 Gerilim, çekirdekler ve kesit tablosu

Kategori A anma gerilimine sahip kablo, 1 dakikayı aşmayan durumlarda kullanılır. topraklama arızasının uzun sürmesi. Kategori B anma gerilimine sahip kablo için topraklama hatasının kalıcı süresi normalde 1 saatten fazla değildir, maks. Kalıcılık süresi 8 saatten fazla olmamalıdır, Yıllık toprak arızası kalıcılık süresi toplam 125 saatten fazla olmamalıdır, Kategori C, Kategori A ve B dışındaki tüm sistemi içerir.

Tanım:

CU/XLPE/STA/PVC, IEC 60502

IEC 60502, IEC 60228,GB/T 12706.1-2008.

CE, CCC, KEMA

İnşaatlar

Orkestra şefi:Cdairesel çok telli bakır iletken, IEC 60228 sınıf 2'ye uygundur

Yalıtım:XLPE/A

İç Kaplama: PVC

Zırh: Galvanizli Çelik Tel veya bant

Kılıf:PVC tipi ST2IEC 60502'ye göre, siyah

Not:Yalıtım rengi standartlara göre veyamüşteri gereksinimi

Uygulamalar

35kv ve altında gerilime sahip Güç iletim ve dağıtım hattı için kullanılır. PVC Yalıtımlı Güç kablosuyla karşılaştırıldığında, XLPE güç kablosu yalnızca mükemmel elektrik, mekanizma, ısıya ve yaşlanmaya dayanıklı, çevresel strese dayanıklı ve kimyasal korozyona dayanıklı özelliklere sahip olmakla kalmaz, aynı zamanda basit yapı, hafiflik, düşme kısıtlaması yoktur ve uzun süreli çalışma için yüksek sıcaklık toleransına sahiptir.

İç ve dış mekanlarda döşeme için. Kurulum sırasında belli bir çekiş kuvvetine dayanabilir ancak harici mekanik kuvvetlere dayanamaz.Standartlar

Uluslararası:IEC 60502, IEC 60228

Çin: GB/T 12706.1-2008

Gibi diğer standartlarTalep üzerine BS,DIN ve ICEA

Teknik veriler

Nominal voltaj:2-35kV

Maksimum.İletken Sıcaklığı.: normal (90°C), kısa devre en fazla 5 saniye (160°Ckesit alanı 30'un altında olduğunda0 mm2, 140°Ckesit alanı 30'un üzerinde olduğunda0 mm2)

Min.. AortamTemp.:Ortam sıcaklığı 0'ın altındaysa kablo önceden ısıtılacaktır.°C

Min.Bükme Yarıçapı:tek damarlı kablo 20(g+D)±%5

Çok damarlı kablo 15(g+D)±%5

Sertifikalar

Talep üzerine CE, RoHS, CCC, KEMA ve daha fazlası

4 Gerilim, çekirdekler ve kesit tablosu

Kategori A anma gerilimine sahip kablo, 1 dakikayı aşmayan durumlarda kullanılır. Topraklama arızasının uzun sürmesi. Kategori B anma gerilimine sahip kablo için topraklama hatasının kalıcı süresi normalde 1 saatten fazla değildir, maks. Kalıcılık süresi 8 saatten fazla olmamalıdır, Yıllık toprak arızası kalıcılık süresi toplam 125 saatten fazla olmamalıdır, Kategori C, Kategori A ve B dışındaki tüm sistemi içerir.
