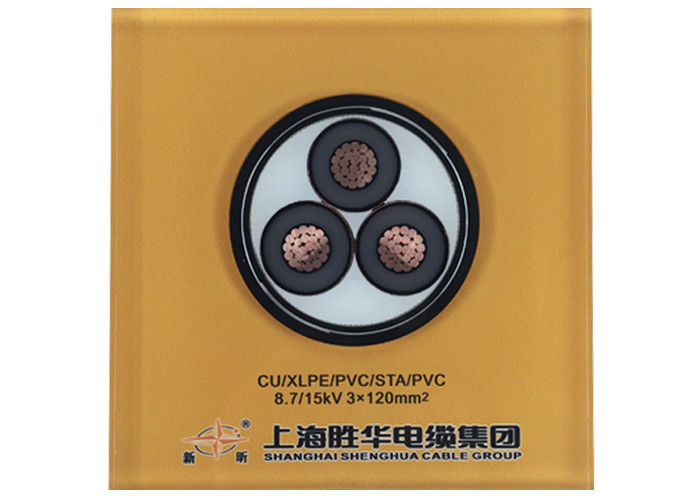

Profesyonel STA Güç Zırhlı Elektrik Kablosu 120mm2 185mm2 240mm2 300mm2
MV ((6 ila 35kv) Güç Kablosu Ayrıntıları
YJ: XLPE yalıtımı
V: PVC kabuğu
32: Çelik tel zırhlıları
22: Çelik bant zırhlı √3 çekirdek
72: Alüminyum tel zırhlı1 çekirdek
62: Paslanmaz çelik bant zırhlı √1 çekirdek
ZR: Yangına dayanıklı
İnşaat
1..... kabuklu çıplak bakır
2..... yarı iletken malzemenin iç tabakası
3..... çapraz bağlantılı polietilen çekirdek yalıtımı
4..... yarı iletken malzemenin dış tabakası
5..... yarı iletken bant
6..... bakır tellerden ekran
7..... Doldurucu bant, iplik veya kağıt
8..... DokunulmamışKaplama bantı veya alev geriletici
9..... ÇıkarılmışPVC İç Kaplama
10.... Paslanmaz çelik bant zırhlı
11.... Toplam kabuk: polivinil klorür (PVC) veya FR-PVC, PE, LSOH
| MV ((11kv 15kv 33kv) Güç Kablosu |
| Model ve Açıklama Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Çekirdek numarası |
İletici kesit alanı ((mm2) |
| xlpe yalıtım |
1 çekirdek 3 çekirdek |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2 |
| Cu çekirdeği |
| YJV, N2XSY;PVC kaplı güç kablosu |
| YJV22; çelik bant zırhlı, PVC kaplı güç kablosu |
| YJV32, YJV42; çelik tel zırhlı, PVC kaplı güç kablosu |
| Al Core |
| YJLV, NA2XSY; PVC kaplamalı güç kablosu |
| YJLV22; çelik bant zırhlı, PVC kaplı güç kablosu |
| YJLV32, YJLV42; çelik tel zırhlı, PVC kaplı güç kablosu |
Bu ürün, 3.6/6kV-26/36kV sisteminin AC nominal voltajı ((U0/U) ile elektrik iletim ve dağıtım hattına uygulanabilir.ve tepsi) ve toprak ((doğrudan gömülü, kablo hendek, boru vb.) sırasıyla koruma katman yapısının farklılığına göre.
Uygulama
Transformer istasyonlarında, anahtarlama bloklarında, elektrik santrallerinde ve endüstriyel tesislerde kullanılır.
Yerde, tesislerin içinde ve dışında, açık havada, kablo kanallarında, suda statik uygulama için orta gerilimli güç kablosu,Kabloların daha ağır mekanik streslere ve gerim gerimine maruz kalmaması koşullarında.
Standartlar
Uluslararası: IEC 60502-2, IEC 60228
Çin: GB/T 12706.2-2008
Diğer standartlar:BS,DIN ve ICEA talep üzerine
Teknik veriler
- DIN VDE 0276 part 603, HD 620, IEC 60502, BS 6622'ye göre güç kablosu
- sıcaklık aralığı en fazla 90 °C'ye kadar
- Kurulum sırasında 0 °C'den +70 °C'ye kadar sıcaklık
- Kısa devre sıcaklığı +250 °C (5 saniyeye kadar)
- Nominel voltaj Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (balık BS), 18/30 kV, 19/33 kV (balık BS)
- Çalışma voltajları 3,6/6 kV = maksimum 7,2 kV 6/10 kV = maksimum 12 kV 18/30 kV = maksimum 36 kV
- Deneme voltajı AC 3.6/6 kV = 11 kV 5 dakikaya kadar. 6/10 kV = 21 kV 5 dakikaya kadar. 18/30 kV = 63 kV 5 dakikaya kadar.
- Minimum bükme yarıçapı yaklaşık 15 kablo çapı
| Test voltajı |
6 / 10 kV |
[kV] |
21 / 5 dakika. |
| |
12 / 20 kV |
[kV] |
42 / 5 dakika. |
| |
18 / 30 kV |
[kV] |
63 / 5 dakika. |
| Sıcaklık aralığı |
Hareket halinde |
|
-5°C ile +70°C arasında |
| |
sabit |
|
-20°C ile +70°C arasında |
| Çalışma sıcaklığı |
Kısa devre |
°C |
250 |
| Kısa devre süresi |
En fazla. |
[sec] |
5 |
| Bükme yarıçapı |
Min. |
x çapı |
15 |
| Yanıcılık |
Standart |
|
EN 60332-1-2
|
*) Ambalaj: CUT = farklı uzunluklarda bir kablo, davul veya rulo üzerinde, istenen uzunlukta kesilebilir
Sertifika
ISO,CE, KEMAIEC,RoHS, CCC,P3CVe talep üzerine daha fazlası.
Voltaj, çekirdek ve kesit tablosu
| Ürün |
A,B kategorileri |
3.6/6kV |
6/10kV |
8.7/15kV |
12/20kV |
18/30kV |
21/35kV |
| A,B kategorileri |
6/6kV |
8.7/10kV |
12/15kV |
18/20kV |
- |
26/35kV |
| Tek çekirdek |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Üç çekirdek |
mm2 |
25-400 |
25-400 |
35-400 |
50-400 |
50-400 |
50-400 |
Kategorisi A nominal voltajlı kablo, 1 dakikadan fazla olmayan topraklama hatası süresi gerektiren bir durumda kullanılır.topraklama hatası normalde 1 saatten fazla sürmez., maksimum süresi 8 saatten fazla değildir, yıllık toprak hatası süresi toplam 125 saatten fazla olmamalıdır, C kategorisinde tüm sistemler A ve B kategorisinde beklenir.
Paketleme ve Nakliye
İhracat için tüm kablolar iyi paketlenmiş ve ahşap davul veya ahşap ve çelik davul ile korunmuştur.Deniz Limanı'na gönderilen iyi paketlenmiş kablo fıçılarından sonraTüm kablo davulları deniz kargo sırasında hareket etmemesini sağlamak için emniyet kemeri ile sağlam bir şekilde sabitlenmiştir.Konteynerin boyutu toplam yüklenmiş malların ağırlığına göre veya müşterinin talebine göre seçilir..
Hizmetler
* Biz Çin'deki en büyük elektrik tel ve güç kablosu üreticisiyiz ve 20 yıldan fazla üretim ve pazarlama deneyimine sahibiz.
* OEM kabul ediyoruz. Kablo boyutu ve malzeme özelleştirilmiştir. Kendi logomuz ve kendi tasarımınız hoş geldiniz. Gereksiniminize ve açıklamanıza göre üreteceğiz;
* Lütfen bize daha fazla ürün bilgileri için soruşturma gönderin ve size 12 saat içinde geri bildirim vereceğiz.
