Menşe yeri Çin
Marka adı QINGDAO YICABLE CABLE
Sertifika ISO,CE,IEC,TUV,KEMA
Ürün Detayları
Ürün adı:
STA Yeraltı Kablosu
Yalıtım:
PVC / XLPE
İletken:
Bakır
Zırh:
çelik bant
Boyutlar:
1,0 ~ 630 m2
Çekirdekler:
3+1 Çekirdek
Ceket:
PVC / PE / LSZH
Ücretsiz Örnek:
Evet
Garanti:
2 Yıl
Standartlar:
IEC / BS / IS / VDE
Vurgulamak:

armored cable wiring

,

armoured power cable

Ödeme ve Kargo Koşulları
Min sipariş miktarı
1000 metre
Fiyat
US$0.29 -119/Meter
Ambalaj bilgileri
ahşap davul
Teslim süresi
7 gün
Ödeme koşulları
T/T,L/C
Yetenek temini
Ayda 20.000 Kilometre
Ürün Açıklaması

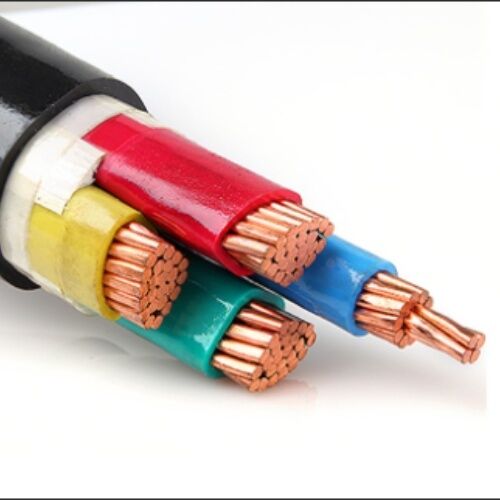

3x240+1x120mm2 Çelik Bant Zırhlı Elektrik Kablosu Bakır Damarlı XLPE/PVC İzoleli Yeraltı Kablosu



Kablo ayrıntıları


1.U0/U: 0,6/1kV



2.Standart: IEC60502, BS7870, GB/T12706



3.Maks. çalışma sıcaklığı: 90 °C, isteğe bağlı olarak 110 °C olabilir



4.İletken: Sınıf 1/2 tavlanmış çıplak bakır katı veya teller



5. Yalıtım: XLPE



6.Zırhlı: STA



7.Kılıf: PVC



8. Kesit alanı: 1,5~630mm2



9. Çekirdekler: 1~5 çekirdek,3C+1E,4C+1E,3C+2E



10. Ambalaj: Ahşap davul veya gereklilik olarak



11.Sertifika: ISO9001/ISO14001/OHSAS18001/CCC/CE/CB



12.Açıklama: Alev geciktirici, yangına dayanıklılık, düşük sigara içme ve Halojen içermez veya başka özellikler mevcut olabilir







Uygulamalar



STA Zırhlı Elektrik Kablosu YJV22 4+1 Çekirdekli Kablo, 0,6/1kV'ye kadar (dahil) AC nominal gerilimi Uo/ U olan elektrik enerjisi iletim ve dağıtım hatları için geçerlidir.

Nemli ve ıslak mekanlarda dış ve iç mekan montajı için, eğimli ve hareketli arazilerde aşırı mekanik gerilimlerin olduğu, dikey veya eğimli döşemelerin yanı sıra kaymaya duyarlı konumlarda doğrudan zemine döşenir.



YJ: XLPE izolasyonu

V: PVC izolasyon

V: PVC kılıf

22: Galvanizli çelik bant zırhlama

32: Galvanizli çelik tel zırhlama





Standartlar



Uluslararası: IEC 60502, IEC 60228, IEC 60332

Çin: GB/T 12706.1-2008

Talep üzerine BS,DIN ve ICEA gibi diğer standartlar

font-size:10.0000pt;mso-font-kerning:0.0000pt;" >PVC türü ST2IEC 60502'ye göre, siyah





Teknik veriler



Nominal gerilim: 0,6 / 1 kV

Maksimum İletken Sıcaklığı: normalin altında (90OC), acil durum (130OC) veya kısa devre 5 saniyeden (250°C) fazla olmamalıdır.

Min. Ortam Sıcaklığı 0OC, kurulumdan sonra ve yalnızca kablo sabit konumdayken

Min. Bükme Yarıçapı: 12 x kablo dış çapı







Özellikler





Nom. İletkenin kesiti Tel No./Çap. İletkenin Yalıtım Kalınlığı İç Kaplama Kalınlığı Çelik Bant Kalınlığı Kılıf Kalınlığı Yaklaşık. OD Yaklaşık Ağırlık Maks. İletkenin DC Direnci (20 °C) Test Gerilimi AC Mevcut Derecelendirme
mm2 adet/mm mm mm mm mm (mm) kg/km Ω /km kV/5 dak Havada (A) Toprakta(A)
3 × 4+ 1 × 2,5 1/2,25+1/1,38 0,7 1.0 2 × 0,2 1.5 16.0 443 4.61 3.5 34 45
3 × 6+ 1 × 4 1/2,76+1/2,25 0,7 1.0 2 × 0,2 1.5 17.0 531 3.08 3.5 43 57
3 × 10+ 1 × 6 7/1,38+1/2,8 0,7 1.0 2 × 0,2 2.0 20.0 741 1.83 3.5 60 77
3 × 16+ 1 × 10 7/1,78+7/1,38 0,7 1.0 2 × 0,2 2.0 23.0 1135 1.15 3.5 83 105
3 × 25+ 1 × 16 7/2,14+7/1,78 0,9 1.0 2 × 0,2 2.0 26.0 1556 0,727 3.5 105 125
3 × 35+ 1 × 16 7/2,52+7/1,78 0,9 1.0 2 × 0,2 2.0 28.0 1896 0,524 3.5 125 155
3 × 50+ 1 × 25 10/2,52+7/2,14 1.0 1.0 2 × 0,2 2.0 31.0 2518 0,387 3.5 160 185
3 × 70+ 1 × 35 14/2,52+7/2,52 1.1 1.2 2 × 0,2 2.5 36.0 3293 0,268 3.5 200 225
3 × 95+ 1 × 50 19/2,52+10/2,52 1.1 1.2 2 × 0,5 2.5 40.0 4349 0,193 3.5 245 270
3 × 120+ 1 × 70 24/2,52+14/2,52 1.2 1.2 2 × 0,5 2.5 44.0 5365 0,153 3.5 285 310
3 × 150+ 1 × 70 30/2,52+14/2,52 1.4 1.4 2 × 0,5 3.0 49.0 6468 0,124 3.5 325 345
3 × 185+ 1 × 95 37/2,52+19/2,52 1.6 1.4 2 × 0,5 3.0 52.0 7854 0,0991 3.5 375 390
3 × 240+ 1 × 120 48/2,52+24/2,52 1.7 1.6 2 × 0,5 3.5 68.0 9814 0,0754 3.5 440 450
3 × 300+ 1 × 150 61/2,52+30/2,52 1.8 1.7 2 × 0,5 3.5 71.0 12781 0,0601 3.5 505 515
3 × 400+ 1 × 240 61/2,97+48/2,52 2.0 1.7 2 × 0,5 3.5 76.0 16359 0,0470 3.5 570 575






Paketleme ve Nakliye



İhracat için tüm kablolar ahşap tambur veya Ahşap ve Çelik Tambur ile iyi bir şekilde paketlenir ve korunur.

Ambalaj malzemesi kablonun ağırlığına ve boyutuna bağlıdır.

İyi bilgiler, üretim bilgileri ve müşteri bilgileri her boyuttaki tamburun üzerine sıkı bir şekilde basılmıştır.



İyi paketlenmiş kablo makaraları Deniz Limanı'na gönderildikten sonra 20 FT konteyner veya 40 FT konteynere yüklenir. Tüm kablo tamburları, deniz taşımacılığı sırasında hareket olmadığından emin olmak için emniyet kemeri ile sıkıca sabitlenmiştir.

Konteynerin boyutu, yüklenen toplam malın ağırlığına veya müşterinin ihtiyacına göre seçilir.





Hizmetlerimiz



* Çin'in güneybatısındaki en büyük elektrik teli ve güç kablosu üreticilerinden biriyiz ve 20 yılı aşkın üretim ve pazarlama tecrübesine sahibiz.

* OEM'i kabul ediyoruz. Kablo boyutu ve malzemesi özelleştirilmiştir. Kendi logonuz ve

kendi tasarımı açığız. İhtiyacınıza ve açıklamanıza göre üreteceğiz;

* Daha fazla ürün bilgisi için lütfen bize soruşturma gönderin; size 12 saat içinde geri bildirim vereceğiz.
