YJLV22 26/35kV 3x400SQMM Zırhlı Elektrik Kablosu Yüksek Gerginlik XLPE yalıtımlı PVC Kapalı Sta Al Kablosu
Uygulama
XLPE yalıtımlı güç kablosu, elektrik iletim ve dağıtım sisteminde 0.6/1 nominal voltajda kullanılır.1.8/3,3.6/6,6/6,6/10,8.7/10,8.7/15,12/20,21/35,26/35kV.
Düşük ve orta gerilim 10kV altında, yüksek gerilim 10-35kV arasında.
İnşaat

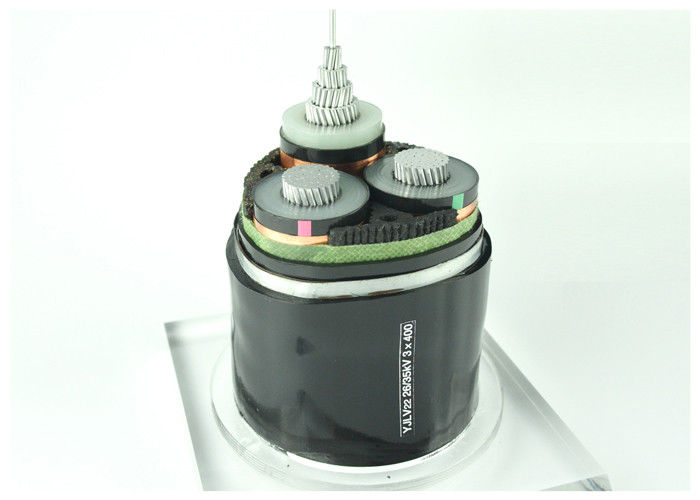

YJLV22 26/35kV 3x400SQMM zırhlı elektrik kablosu
1. IEC 60228 uyarınca yuvarlak çıplak alüminyum çekirdeği
2İç yarı iletken katman
3Çekirdek yalıtımı XLPE
4HD 308 S2'ye göre renk kodu
5Dış yarı iletken katman
6Yarım iletken bant.
7Bakır bant ekranı.
8Doldurma
9. PVC iç kabuk
10Galvanizli çelik bant zırhı (STA)
11PVC dış kabuğu (kırmızı veya siyah)
Kod tanımlaması:
YJ: XLPE yalıtımı
L: Alüminyum iletken
V: PVC kabuğu
32Çelik tel zırhlı zırhlar
22Çelik bant zırhlı 3 çekirdek
72: Alüminyum tel zırhlı1 çekirdek
62: Paslanmaz çelik bant zırhlı √1 çekirdek
ZR: Yangına dayanıklı
| Türü |
Çökme |
Adlık Voltaj |
No. of Cores |
İsimsel bölüm ((mm2) |
Başvurular |
| YJV YJLV |
Cu veya Al iletken,XLPE yalıtımlı.PVC kaplı elektrik kablosu |
0.6/1KV |
1,2,3,4 |
1.5 ile 400 arasında |
İçeride ve dışarda yerleştirmek için. LV XLPE yalıtılmış güç kablosu, U ((Um) ≤10KV nominal voltajında iletim ve dağıtım sisteminde kullanılır.HV XLPE yalıtılmış güç kablosu, 10KV-35KV arasındaki güç kablosu iletimini ifade eder, genellikle güç aktarımı ana yoluna uygulanır. kurulum sırasında belirli bir çekişe dayanabilir, ancak dış mekanik kuvvetlere dayanamaz. |
| 3 + 1 |
3×4+1×2.5 ile 3×400+1×185 |
| 6/6kV |
1,3 |
25 ila 500 |
| 8.7/10kV 8.7/15kV 12/20kV |
1 |
25 ila 500 |
| 3 |
25 ila 300 |
| 21/35kv |
1 |
50 ila 500 |
| YJV22 YJLV22 |
Cu veya Al iletken,XLPE yalıtımlı çelik bant zırhlı PVC kaplı elektrik kablosu |
0.6/1KV |
3 |
1.5 ile 400 arasında |
Toprağa gömülmek için uygundur, dış mekanik kuvvetlere dayanabilir ama büyük çekim kuvvetlerine sahiptir. |
| 4 |
4 ila 240 |
| 6/6kV 8.7/10kV 8.7/15kV 12/20kV |
3 |
25 ila 300 |
| 21/35kv |
3 |
50 ila 240 |
Teknik veriler:
Maksimum iletken sıcaklığı: normalden (90O.C), acil durum (130O.C) veya 5 saniyeden fazla (250°C) kısa devre koşulları.
Min. çevre sıcaklığı. 0O.C, kurulduktan sonra ve sadece kablo sabit bir konumda olduğunda
Min Bending Radius: Tek çekirdek için 15 x kablo O.D.
Çok çekirdekli 12 x kablo O.D
| Test voltajı |
6 / 10 kV |
[kV] |
21 / 5 dakika. |
| |
12 / 20 kV |
[kV] |
42 / 5 dakika. |
| |
18 / 30 kV |
[kV] |
63 / 5 dakika. |
| Sıcaklık aralığı |
Hareket halinde |
|
-5°C ile +70°C arasında |
| |
sabit |
|
-20°C ile +70°C arasında |
| Çalışma sıcaklığı |
Kısa devre |
°C |
250 |
| Kısa devre süresi |
En fazla. |
[sec] |
5 |
| Bükme yarıçapı |
Min. |
x çapı |
15 |
| Yanıcılık |
Standart |
|
EN 60332-1-2 |
Standart
Uluslararası: IEC 60502, IEC 60228
Çin: GB/T 12706
İsteğe bağlı olarak BS, DIN ve ICEA gibi diğer standartlar
Sertifika
ISO,CE, KEMAIEC,RoHS, CCC,P3C
Ve talep üzerine daha fazlası.
Bu ürün, 3.6/6kV-26/36kV sisteminin AC nominal voltajı ((U0/U) ile elektrik iletim ve dağıtım hattına uygulanabilir.ve tepsi) ve toprak ((doğrudan gömülü, kablo hendek, boru vb.) sırasıyla koruma katman yapısının farklılığına göre.
