Qingdao Yilan Cable Co., Ltd.
E-posta sales3@holdonecable.com Televizyon 86-- 19026815676
Evde > Ürünler > zırhlı enerji kablosu >

Menşe yeri Çin
Marka adı QINGDAO YICABLE CABLE
Sertifika ISO,CE,IEC,TUV,KEMA
Ürün Detayları
Ürün Modeli:
Yjlv32
İletken:
Alüminyum / Alüminyum
Yalıtım:
XLPE
Zırh:
Çelik Tel Zırh
Çekirdekler:
3x300SQMM
Gerilim:
OG, 8,7/15kV
Standart Yapıldı:
IEC, BS, IS, VDE
Garanti:
Tahta sandıkları ihraç edin
Vurgulamak:

armored cable wiring

,

armoured power cable

Ödeme ve Kargo Koşulları
Min sipariş miktarı
500 Metre
Fiyat
US$0.4~125 / Meter
Ambalaj bilgileri
ahşap davul
Teslim süresi
10 gün
Ödeme koşulları
T/T,L/C
Yetenek temini
Ayda 15.000 KM
Ürün Açıklaması

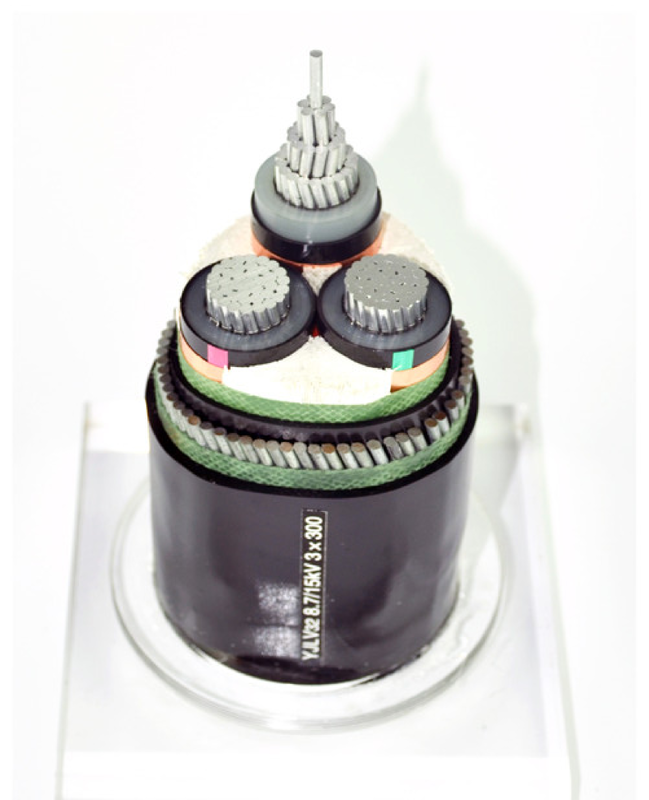

YJLV32 8.7/15kV 3x300MM2 Zırhlı Elektrik Kablosu AL/XLPE/SWA/PVC OG Zırhlı Alüminyum Kablo



Kablo Yapısı


Orkestra şefi: Tüm yuvarlak iletken, çok telli sıkıştırılmış (RM), sınıf 2, uyarınca. HRN HD 383 / IEC 60228 / DIN VDE 0295'e göre
İç ekran: iletken üzerinde ekstrüzyonlu yarı iletken kaplama
Yalıtım: XLPE (çapraz bağlı polietilen, son marka: PE-X) bileşiği DIX 8 acc. HRN HD 620 S1 veya 2XI1 uyarınca. DIN VDE 0207 dio 22'ye göre
Harici ekran: Yalıtım üzerinde ekstrüzyonlu yarı iletken kaplama, yalıtımla uzunlamasına birleştirilmiş (+yarı iletken malzemeden bant)
İletkenekran: karşı sarmalla sarılmış bakır bant
Dolgu: dolgu şeritleri, iplik veya kağıt
Sarma: dokuma olmayan ambalaj bandı veya alev geciktirici veya su geçirmez
İç kaplama: Ekstrüde PVC
Zırh: Galvanizli Çelik Tel
Genel Kılıf polivinilklorür (PVC) veya FR-PVC, PE, LSOH
Kılıf rengi Siyah, kırmızı veya özelleştirilmiş





Uygulamalar


A. Trafo merkezlerinde, anahtarlama bloklarında, elektrik santrallerinde ve endüstriyel tesislerde kullanılır.
B. Toprakta, tesislerin içinde ve dışında, dış mekanda, kablo kanallarında, suda, kabloların daha ağır mekanik gerilime ve çekme gerilimine maruz kalmadığı koşullarda statik uygulama için orta gerilim güç kablosu.
C. Tüm çalışma ömrü boyunca sabit kalan çok düşük dielektrik kaybı faktörü ve yarı iletken malzemeden (tek işlemde ekstrüde edilmiş) iç ve dış ekranla uzunlamasına sıkı bir şekilde birleştirilmiş XLPE malzemesinin mükemmel yalıtım özelliği sayesinde, kablo yüksek bir çalışma güvenilirliğine sahiptir.



Standart

Uluslararası: IEC 60502, IEC 60228 (ZR-YJV için IEC 60332-332, ZR-YJV72sadece)
Çin: GB/T 12706 (ZR-YJV için GB/T 18380-332, ZR-YJV72sadece)
Talep üzerine BS, DIN ve ICEA gibi diğer standartlar


Kod adı:

YJ: XLPE izolasyonu
L: Alüminyum iletken
V: PVC kılıf
32:Çelik tel zırhlama—3 çekirdek
22:Çelik bant zırhlama—3 çekirdek
72: Alüminyum tel zırhlama - 1 çekirdek
62: Paslanmaz çelik şerit zırhlama — 1 çekirdek
ZR: Aleve dayanıklı


OG(11kv 15kv 33kv) Güç Kablosu
Model ve Açıklama Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV Çekirdek Sayısı İletken kesit alanı (mm2)
xlpe yalıtım 1 çekirdek 3 çekirdek 10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2
Cu çekirdeği
YJV, N2XSY;PVC kılıflı güç kablosu
YJV22; çelik bant zırhlı, PVC kılıflı güç kablosu
YJV32,YJV42; çelik tel zırhlı, PVC kılıflı güç kablosu
Al Çekirdek
YJLV, NA2XSY; PVC kılıflı güç kablosu
YJLV22; çelik bant zırhlı, PVC kılıflı güç kablosu
YJLV32,YJLV42; çelik tel zırhlı, PVC kılıflı güç kablosu


Teknik veriler:

Maksimum İletken Sıcaklığı: normalin altında (90OC), acil durum (130OC) veya kısa devre 5 saniyeden (250°C) fazla olmamalıdır.
Min. Ortam Sıcaklığı 0OC, kurulumdan sonra ve yalnızca kablo sabit konumdayken
Min. Bükme Yarıçapı: Tek damar için 15 x kablo dış çapı
Çok çekirdekli için 12 x kablo dış çapı


Test voltajı 6/10kV [kV] 21 / 5 dk.
  12/20kV [kV] 42 / 5 dk.
  18 / 30kV [kV] 63 / 5 dk.
Sıcaklık aralığı hareket halinde   -5°C ila +70°C
  sabit   -20°C ila +70°C
Çalışma sıcaklığı kısa devre °C 250
Kısa devre süresi maks. [sn] 5
Bükülme yarıçapı dk. x çapı 15
Yanıcılık standart   EN 60332-1-2



Sertifika

ISO,CE, KEMA,IEC,RoHS, CCC,P3Cve daha fazlası istek üzerine






Bu ürün, AC anma gerilimi (U0/U) 3.6/6kV-26/36kV olan enerji iletim ve dağıtım hattına uygulanabilir. Koruma katmanı yapısının farklılığına göre sırasıyla havada (kablo köprüsü çerçevesi, iç duvar desteği ve tepsi) ve toprakta (doğrudan gömülü, kablo kanalı, boru vb.) yönlendirilir.




Paketleme ve Nakliye


İhracat için tüm kablolar ahşap tambur veya Ahşap ve Çelik Tambur ile iyi bir şekilde paketlenir ve korunur.
Ambalaj malzemesi kablonun ağırlığına ve boyutuna bağlıdır.
İyi bilgiler, üretim bilgileri ve müşteri bilgileri her boyuttaki tamburun üzerine sıkı bir şekilde basılmıştır.
İyi paketlenmiş kablo makaraları Deniz Limanı'na gönderildikten sonra 20 FT konteyner veya 40 FT konteynere yüklenir. Tüm kablo tamburları, deniz taşımacılığı sırasında hareket olmadığından emin olmak için emniyet kemeri ile sıkıca sabitlenmiştir.
Konteynerin boyutu, yüklenen toplam malın ağırlığına veya müşterinin ihtiyacına göre seçilir.

Hizmetlerimiz

* Çin'deki en büyük elektrik teli ve güç kablosu üreticilerinden biriyiz ve 20 yılı aşkın üretim ve pazarlama tecrübesine sahibiz.
* OEM'i kabul ediyoruz. Kablo boyutu ve malzemesi özelleştirilmiştir. Kendi logonuz ve kendi tasarımınız memnuniyetle karşılanır. İhtiyacınıza ve açıklamanıza göre üreteceğiz;
* Daha fazla ürün bilgisi için lütfen bize soruşturma gönderin; size 12 saat içinde geri bildirim vereceğiz.
