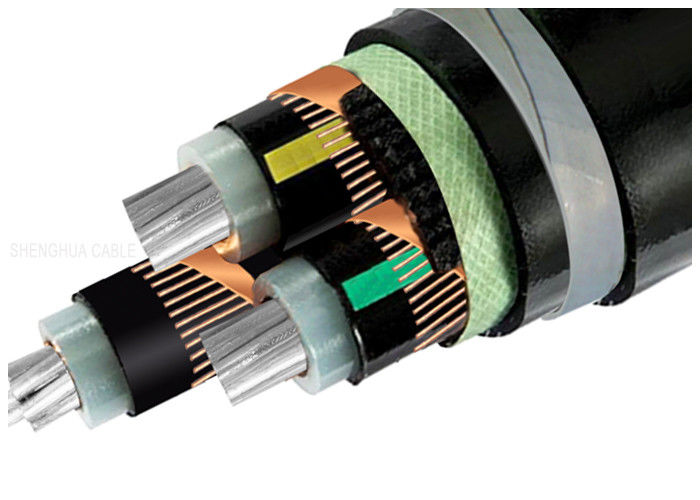

Kablo yapısı

- IEC 60228'e göre çok telli yuvarlak çıplak alüminyum çekirdek
- İç yarı iletken katman
- Damar izolasyonu XLPE
- HD 308 S2'ye göre renk kodu
- Dış yarı iletken katman
- Yarı iletken bant
- Bakır tel ve bant ekranı
- Dolgu
- PVC iç kılıf
- Galvanizli çelik bant zırhı (STA)
- PVC dış kılıf (kırmızı veya siyah)

Başvuru

Bu güç zırhlı kablolar, kabloda mekanik hasarların meydana gelebileceği açık hava kurulumu, yeraltına, suya, kablo kanallarına, elektrik santrallerine doğrudan gömülmek üzere tasarlanmıştır.

Teknik veriler

- DIN VDE 0276 bölüm 603, HD 620, IEC 60502, BS 6622'ye uygun güç kablosu
- Sıcaklık aralığı maks. +90 °C'ye kadar
- Kurulum sırasındaki sıcaklık 0 °C ile +70 °C arasında
- Kısa devre sıcaklığı +250 °C (5 saniyeye kadar)
- Nominal gerilim Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- Çalışma gerilimleri 3,6/6 kV = maks. 7,2 kV 6/10 kV = maks. 12 kV 18/30 kV = maks. 36kV
- Test voltajı ac 3,6/6 kV = 11 kV, 5 dakikaya kadar. 6/10 kV = 21 kV 5 dakikaya kadar. 18/30 kV = 63 kV 5 dakikaya kadar.
- Minimum bükülme yarıçapı yakl. 15 kablo çapı

Gerilim, çekirdekler ve kesit tablosu

Kategori A anma gerilimine sahip kablo, 1 dakikayı aşmayan durumlarda kullanılır. topraklama arızasının uzun sürmesi. Kategori B anma gerilimine sahip kablo için topraklama hatasının kalıcı süresi normalde 1 saatten fazla değildir, maks. Kalıcılık süresi 8 saatten fazla olmamalıdır, Yıllık toprak arızası kalıcılık süresi toplam 125 saatten fazla olmamalıdır, Kategori C, Kategori A ve B dışındaki tüm sistemi içerir.

Sipariş Önerisi

Nominal Gerilim

Uygulama Standardı: IEC/BS/UL/GB

Çekirdek Sayısı

İletken Boyutu $ İnşaat

Yalıtım Türü

Zırhlı veya zırhsız. Zırh ise zırh türü ve malzemesi

Kılıf Gereksinimi

Kablo Uzunluğu ve Paketleme Gereksinimi

Diğer Gereksinim
