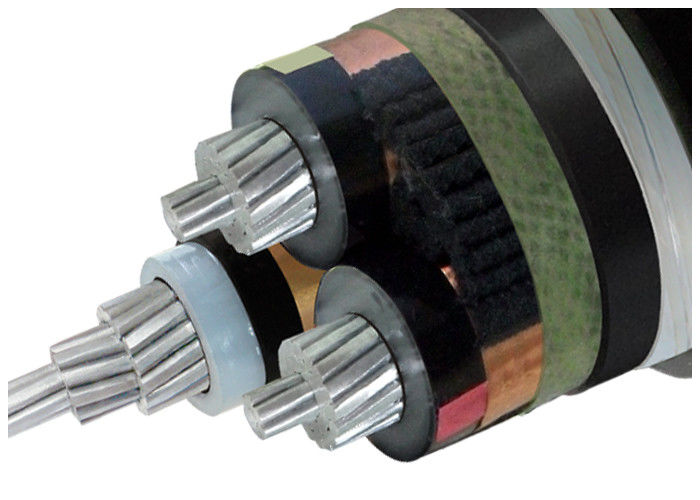

240mm2 XLPE 3 çekirdekli zırhlı elektrik kablosu Galvanizli 15kV çelik bant zırhlı alüminyum kablosu
Yapılar:
Çıplak alüminyum iletken, İç katman yarı iletken malzeme, Çapraz bağlantılı polietilen çekirdek yalıtımı, Dış katman yarı iletken malzeme, Bakır bant ekranı,Doldurucu bant, iplik veya kağıt,DokunulmamışRaptör kaseti,Ekstrüde edilmişPVC iç kaplama, galvanizli çelik bant zırhı, genel kabuk polivinil klorür (PVC) veya FR-PVC, PE, LSOH
Uygulamalar:
Transformer istasyonlarında, anahtarlama bloklarında, elektrik santrallerinde ve endüstriyel tesislerde kullanılır.
Yerde, tesislerin içinde ve dışında, açık havada, kablo kanallarında, suda statik uygulama için orta gerilimli güç kablosu,Kabloların daha ağır mekanik streslere ve gerim gerimine maruz kalmaması koşullarında.
Tüm çalışma ömrü boyunca sabit kalan çok düşük dielektrik kaybı faktörü ve XLPE malzemesinin mükemmel yalıtım özelliği nedeniyle,Yarı iletken malzemeden yapılmış iç ve dış ekranla uzunlukta sıkı bir şekilde birbirine bağlanmış (tek bir işlemde dışa çıkarılmış), kablo yüksek bir çalışma güvenilirliğine sahiptir.
Standartlar:
Uluslararası: IEC 60502, IEC 60228, (ZR-YJV için IEC 60332-3)32, ZR-YJV72Sadece)
Çin: GB/T 12706, (ZR-YJV için GB/T 18380-3)32, ZR-YJV72Sadece)
İsteğe bağlı olarak BS, DIN ve ICEA gibi diğer standartlar
Kod adı:
YJ: XLPE yalıtımı
L: Alüminyum iletken
V: PVC kabuğu
32Çelik tel zırhlı zırhlar
22Çelik bant zırhlı 3 çekirdek
72: Alüminyum tel zırhlı1 çekirdek
62: Paslanmaz çelik bant zırhlı √1 çekirdek
ZR: Yangına dayanıklı
| MV ((11kv 15kv 33kv) Güç Kablosu |
| Model ve Açıklama Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Çekirdek numarası |
İletici kesit alanı ((mm2) |
| xlpe yalıtım |
1 çekirdek 3 çekirdek |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2 |
| Cu çekirdeği |
| YJV, N2XSY;PVC kaplı güç kablosu |
| YJV22; çelik bant zırhlı, PVC kaplı güç kablosu |
| YJV32, YJV42; çelik tel zırhlı, PVC kaplı güç kablosu |
| Al Core |
| YJLV, NA2XSY; PVC kaplamalı güç kablosu |
| YJLV22; çelik bant zırhlı, PVC kaplı güç kablosu |
| YJLV32, YJLV42; çelik tel zırhlı, PVC kaplı güç kablosu |
Teknik veriler:
Maksimum iletken sıcaklığı: normalden (90O.C), acil durum (130O.C) veya 5 saniyeden fazla (250°C) kısa devre koşulları.
Min. çevre sıcaklığı. 0O.C, kurulduktan sonra ve sadece kablo sabit bir konumda olduğunda
Min Bending Radius: Tek çekirdek için 15 x kablo O.D.
Çok çekirdekli 12 x kablo O.D
| Test voltajı |
6 / 10 kV |
[kV] |
21 / 5 dakika. |
| |
12 / 20 kV |
[kV] |
42 / 5 dakika. |
| |
18 / 30 kV |
[kV] |
63 / 5 dakika. |
| Sıcaklık aralığı |
Hareket halinde |
|
-5°C ile +70°C arasında |
| |
sabit |
|
-20°C ile +70°C arasında |
| Çalışma sıcaklığı |
Kısa devre |
°C |
250 |
| Kısa devre süresi |
En fazla. |
[sec] |
5 |
| Bükme yarıçapı |
Min. |
x çapı |
15 |
| Yanıcılık |
Standart |
|
EN 60332-1-2 |
Sertifika
ISO,CE, KEMAIEC,RoHS, CCC,P3CVe talep üzerine daha fazlası.
Bu ürün, 3.6/6kV-26/36kV sisteminin AC nominal voltajı ((U0/U) ile elektrik iletim ve dağıtım hattına uygulanabilir.ve tepsi) ve toprak ((doğrudan gömülü, kablo hendek, boru vb.) sırasıyla koruma katman yapısının farklılığına göre.
