Uygulama
Yerde, tesislerin içinde ve dışında, açık havada, kablo kanallarında, suda statik uygulama için orta gerilimli güç kablosu,Kabloların daha ağır mekanik streslere ve gerim gerimine maruz kalmaması koşullarında.
Tüm çalışma ömrü boyunca sabit kalan çok düşük dielektrik kaybı faktörü ve XLPE malzemesinin mükemmel yalıtım özelliği nedeniyle,Yarı iletken malzemeden yapılmış iç ve dış ekranla uzunlukta sıkı bir şekilde birbirine bağlanmış (tek bir işlemde dışa çıkarılmış), kablo yüksek bir çalışma güvenilirliğine sahiptir.
Transformer istasyonlarında, anahtarlama bloklarında, elektrik santrallerinde ve endüstriyel tesislerde kullanılır.
Dış etki etkilerinden kaçınmak için, kondüktör ve yalıtım arasında yapışan yarı iletken katman, konsantrik bakır kondüktörle birlikte,Elektrik alanının kısıtlanmasını ve kısmi boşalmalara direnç sağlar..
Standart
Uluslararası: IEC 60502-2, IEC 60228
Çin: GB/T 12706.2-2008
Diğer standartlar:BS,DIN ve ICEA talep üzerine
Spesifikasyon
| MV ((6 ila 35kv) Güç Kablosu |
| Model ve Açıklama Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Çekirdek numarası |
İletici kesit alanı ((mm2) |
| xlpe yalıtım |
1 çekirdek 3 çekirdek |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2 |
| Cu çekirdeği |
Al Core |
| YJV, N2XSY;PVC kaplı güç kablosu |
YJLV, NA2XSY; PVC kaplamalı güç kablosu |
| YJV22; çelik bant zırhlı, PVC kaplı güç kablosu |
YJLV22; çelik bant zırhlı, PVC kaplı güç kablosu |

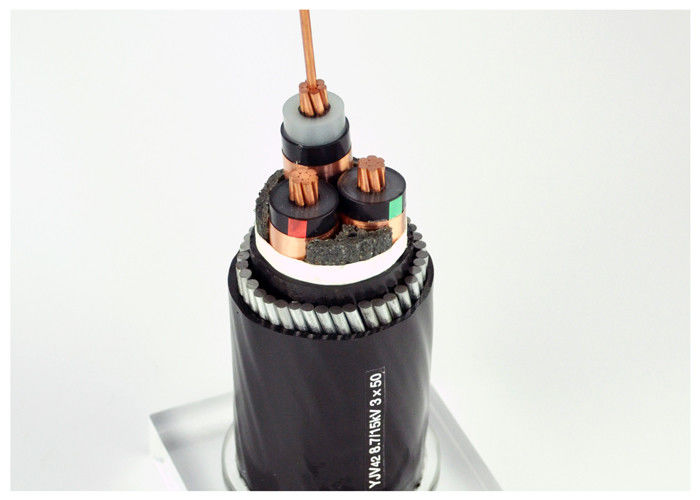

| YJV32, YJV42; çelik tel zırhlı, PVC kaplı güç kablosu |
YJLV32, YJLV42; çelik tel zırhlı, PVC kaplı güç kablosu |
| PVC yalıtım |
| Cu Core |
Al Core |
| VV ((VY);PVC ((PE) kaplı güç kablosu |
VLV(VLY);PVC(PE) kapalı güç kablosu |
| VV22 ((VV23);PVC ((PE) kapalı elektrik kablosu, çelik bantla zırhlandırılmış |
VLV22(VLV23);PVC(PE) kapalı elektrik kablosu, çelik bantla zırhlı |
| VV32 ((VV33),VV42 ((VV43);PVC ((PE)) kapalı elektrik kablosu |
VLV32 ((VLV33), VLV42 ((VLV43);PVC ((PE) kapalı elektrik kablosu, çelik tel zırhlı |
Teknik veriler
Maksimum iletken sıcaklığı: normalden (90°C), acil durum (130°C) veya kısa devre en fazla 5 saniye (250°C) koşulları.
Min. çevre sıcaklığı.0°C, kurulumdan sonra ve sadece kablo sabit bir konumda olduğunda
Min Bending Radius: 20 x kablo O.D tek çekirdekli zırhlı olmayan kablolar için
Tek çekirdekli zırhlı kablolar için 15 x kablo O.D
Çok çekirdekli zırhlı olmayan kablolar için 15 x kablo O.D.
Çok çekirdekli zırhlı kablolar için 12 x kablo O.D
Sertifika
ISO,CE, KEMAIEC,RoHS, CCC,P3CVe talep üzerine daha fazlası.
Sipariş vermek
Adlık Voltaj
Uygulama standardı: IEC/BS/UL/GB
Çekirdek Sayısı
İletici Boyutu $ Yapım
İzolasyon Türü
Zırhlı ya da zırhsız.
Kılıf Gerekliliği
Kablo uzunluğu ve paketleme gereksinimleri
Diğer Gereksinimler
