Menşe yeri Çin
Marka adı QINGDAO YICABLE CABLE
Sertifika ISO,CE,IEC,TUV,KEMA
Ürün Detayları
Ürün Tipi:
300mm2 XLPE Kablo
Gerilim:
33KV
İletken:
Bakır
Yalıtım:
XLPE
zırh:
çelik tel
Ekran:
Bakır bant
Çekirdekler:
Üç çekirdekli
Kılıf Malzemesi:
PVC / PE / LSOH
Standartlar:
IEC / BS / IS / VDE
Garanti:
2 Yıl
Vurgulamak:

armored electrical wire

,

armored cable wiring

Ödeme ve Kargo Koşulları
Min sipariş miktarı
500 Metre
Fiyat
US$0.52~125 per Meter
Ambalaj bilgileri
ahşap davul
Teslim süresi
7-10 gün
Ödeme koşulları
T/T,L/C
Yetenek temini
Ayda 10.000 KM
Ürün Açıklaması

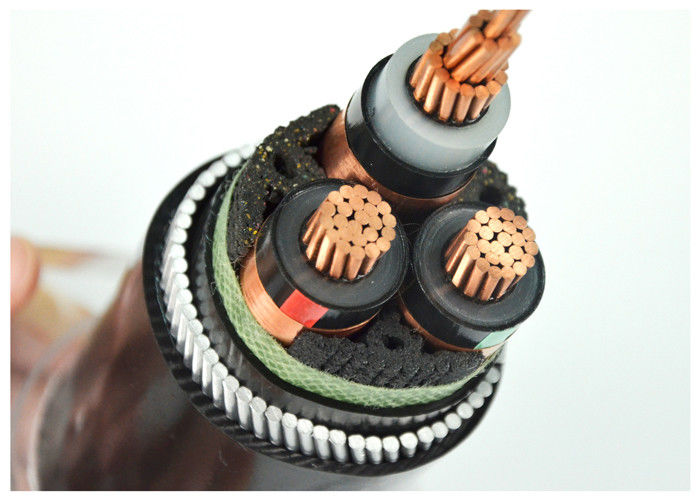

Üç çekirdekli XLPE yalıtımlı Çelik Tel Zırhlı Elektrik Kablosu 300mm2 XLPE Bakır Kablo 33kV

Uygulama


Yerde, tesislerin içinde ve dışında, açık havada, kablo kanallarında, suda statik uygulama için orta gerilimli güç kablosu,Kabloların daha ağır mekanik streslere ve gerim gerimine maruz kalmaması koşullarındaÇok düşük dielektrik kaybı faktörü nedeniyle, tüm çalışma ömrü boyunca sabit kalır ve XLPE malzemesinin mükemmel yalıtım özelliği nedeniyle,Yarı iletken malzemeden yapılmış iç ve dış ekranla uzunlukta sıkı bir şekilde birbirine bağlanmış (tek bir işlemde dışa çıkarılmış), kablo yüksek bir çalışma güvenilirliğine sahiptir. Transformer istasyonlarında, anahtarlama bloklarında, elektrik santrallerinde ve endüstriyel tesislerde kullanılır.İletici ve yalıtım arasında dışa vurulmuş yapışkan yarı iletken katman, konsantrik bakır iletkenle birlikte, elektrik alanının kısıtlanmasını ve kısmi boşaltmalara direnç sağlar.

İnşaat

Şef: Cu yuvarlak iletken, çoklu telli sıkıştırılmış (RM), HRN HD 383 / IEC 60228 / DIN VDE 0295'e uygun sınıf 2
İç ekran: iletken üzerinde ekstrüde edilmiş yarı iletken deri
İzolasyon: XLPE (çapraz bağlantılı polietilen, son işareti: PE-X) bileşik DIX 8 HRN HD 620 S1 ili 2XI1 DIN VDE 0207 dio 22'ye göre
Dış ekran: yalıtım üzerine ekstrüde edilen yarı iletken deri, yalıtımla boyutsal olarak birleşmiş (+yarı iletken malzemeden bant)
Şoförekran: Karşı spiralle sarılmış bakır bant
Dolgu: Doldurucu bant, iplik veya kağıt
Paketleme: kumaş olmayan ambalaj bantı veya alev geriletici veya su geçirmez
İç kaplama: Ekstrüde PVC
Zırh: Galvanizli Çelik Tel
Genel kapak Polyvinyl klorür (PVC) veya FR-PVC, PE, LSOH
Kabuk rengi Siyah, kırmızı veya özel

Standartlar

IEC 60502, 60228, 60332, 60331

DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 sınıf 2 (yapım)


Teknik veriler

Test voltajı 6 / 10 kV [kV] 21 / 5 dakika.
12 / 20 kV [kV] 42 / 5 dakika.
18 / 30 kV [kV] 63 / 5 dakika.
Sıcaklık aralığı Hareket halinde -20°C ile +90°C arasında
sabit -20°C ile +90°C arasında
Çalışma sıcaklığı Kısa devre °C 250
Kısa devre süresi En fazla. [sec] 5
Bükme yarıçapı Min. x çapı 15
Yanıcılık Standart EN 50265-2-1

Sertifikalar

ISO,CE, KEMAIEC,RoHS, CCC,P3CVe talep üzerine daha fazlası.

Sipariş Verme Tavsiyesi

Adlık Voltaj

Uygulama standardı: IEC/BS/UL/GB

Çekirdek Sayısı

İletici Boyutu $ Yapım

İzolasyon Türü

Zırhlı ya da zırhsız.

Kılıf Gerekliliği

Kablo uzunluğu ve paketleme gereksinimleri

Diğer Gereksinimler

Özellikler

İletici kesimi Yönetici tellerinin numarası/çizgisi İzolasyon kalınlığı İç kalınlığı Zırhlı telden. Kalınlığı Yaklaşık. Yaklaşık ağırlık Maks. DC İletici Direnişi (20 °C) AC test voltajı Mevcut Rating
mm2 pc/mm mm mm mm mm (mm) kg/km Ω /km KV/5 dakikalık Havada (A) Toprakta ((A)
3 × 50 10/2.52 8 1.8 3.15 3.5 80.0 9376 0.387 63 175 180
3 × 70 14/2'lik.52 8 1.8 3.15 3.6 84.0 10426 0.268 63 220 220
3 × 95 19/2.52 8 1.8 3.15 3.7 87.0 11475 0.193 63 255 265
3 × 120 24 saat.52 8 1.8 3.15 3.8 90.0 12598 0.153 63 290 300
3 × 150 30/2.52 8 1.8 3.15 3.9 93.0 13855 0.124 63 330 340
3 × 185 37/2.52 8 1.8 3.15 4.0 96.0 15233 0.0991 63 435 380
3 × 240 48/2.52 8 2.0 3.15 4.2 102.0 17481 0.0754 63 495 435
3 × 300 61/2.52 8 2.0 3.15 4.4 107.0 19731 0.0601 63 565 485
3 × 400 61/2.97 8 2.0 3.15 4.6 114.0 23422 0.0470 63 640 520

Bu ürün, AC nominal voltajı ((U0/U) olan güç iletim ve dağıtım hattına uygulanabilir.3.6/6kV-26/36kV sistemi. Hava (kable köprüsü çerçevesi, iç duvar destekleri ve tepsiler) ve toprağa (doğrudan gömülü, kablo hendekleri, borular vb.).) sırasıyla Koruma katman yapısı.
