Qingdao Yilan Cable Co., Ltd.
E-posta sales3@holdonecable.com Televizyon 86-- 19026815676
Evde > Ürünler > zırhlı enerji kablosu >

Menşe yeri Çin
Marka adı QINGDAO YICABLE CABLE
Sertifika ISO,CE,IEC,TUV,KEMA
Ürün Detayları
Ürün Tipi:
33kV Zırhlı Kablo
Gerilim:
Orta Gerilim 11kV 33kV
İletken:
Cu / Bakır
Yalıtım:
PE, XLPE
zırh:
çelik tel
Ekran:
bakır teller
Çekirdekler:
3 Faz
Kılıf Malzemesi:
PVC / PE / LSOH
Standartlar:
IEC / BS / IS / VDE
Garanti:
2 Yıl
Vurgulamak:

armored electrical wire

,

armored cable wiring

Ödeme ve Kargo Koşulları
Min sipariş miktarı
500 Metre
Fiyat
US$0.55~125 per Meter
Ambalaj bilgileri
Ahşap Drum
Teslim süresi
7-15 gün
Ödeme koşulları
T/T,L/C
Yetenek temini
Ayda 10.000 KM
Ürün Açıklaması

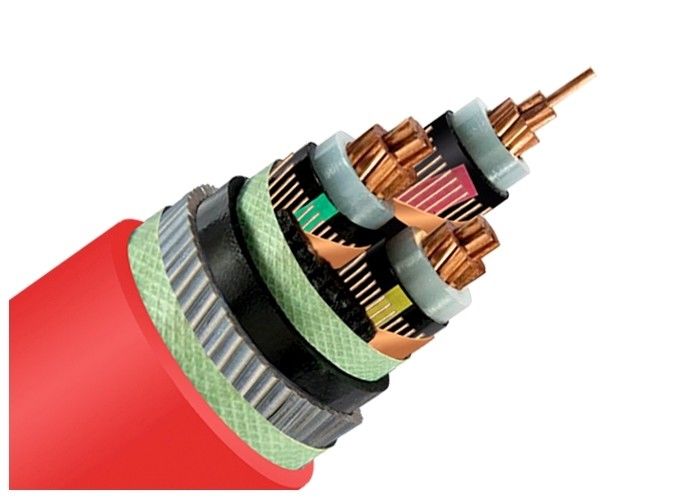

33kV Orta Gerilim Çelik Tel Zırhlı Elektrik Kablosu 3 Fazlı Bakır Tel Ekran XLPE Güç Kablosu



Başvuru



Doğrudan toprağa, suya, dış mekanlara, iç mekanlara ve örneğin endüstriyel ve santral tesislerinde kablo kanallarına döşenebilir.





Yapı



1 ..... çok telli çıplak bakır
2 ..... yarı iletken malzemenin iç tabakası
3 ..... çapraz bağlı polietilenin damar izolasyonu
4 ..... yarı iletken malzemeden dış katman
5 ..... yarı iletken bant
6 ..... bakır tellerin ekranı

7 ..... Dolgu şeritleri, İplik veya Kağıt
8 ..... DokumasızAmbalaj bandı veya Alev Geciktirici

9 ..... EkstrüdePVC İç Kaplama

10 .... Galvanizli Çelik Bant Zırhlı
11 .... Genel Kılıf: polivinilklorür (PVC) veya FR-PVC, PE, LSOH






Standartlar



IEC 60502, 60228, 60332, 60331

DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 sınıf 2 (inşaat)




Teknik veriler



Test voltajı 6/10kV [kV] 21 / 5 dk.
  12/20kV [kV] 42 / 5 dk.
  18 / 30kV [kV] 63 / 5 dk.
Sıcaklık aralığı hareket halinde   -20°C'den +90°C'ye kadar
  sabit   -20°C'den +90°C'ye kadar
Çalışma sıcaklığı kısa devre °C 250
Kısa devre süresi maks. [sn] 5
Bükülme yarıçapı dk. x çapı 15
Yanıcılık standart   EN 50265-2-1





Sertifikalar



ISO,CE, KEMA,IEC,RoHS, CCC,P3Cve daha fazlası istek üzerine





Sipariş Önerisi



Nominal Gerilim

Uygulama Standardı: IEC/BS/UL/GB

Çekirdek Sayısı

İletken Boyutu $ İnşaat

Yalıtım Türü

Zırhlı veya zırhsız. Zırh ise zırh türü ve malzemesi

Kılıf Gereksinimi

Kablo Uzunluğu ve Paketleme Gereksinimi

Diğer Gereksinim





Özellikler



Boyutlar – damar sayısı x iletken kesiti Yapı Dış çap Dış çap İletken çapı Yalıtım kalınlığı 20 °C'de iletken direnci Kısa devre akımı 1s Cu ağırlığı Kablo ağırlığı Paketleme*
    dk. maks. maks. nominal maks. nominal   yaklaşık.
N x mm²   mm mm mm mm Ω/km A kg/km kg/km
3x25/16 RM 43     3,4 0,727 3,58 1046 2850 KESMEK
3x35/16 RM 47 51 7,5 3,4 0,524 5,01 1209 3300 KESMEK
3x50/16 RM 50 55 8,6 3,4 0,387 7,15 1671 3900 KESMEK
3x70/16 RM 53 58 10,2 3,4 0,268 10,01 2247 4700 KESMEK
3x95/16 RM 57 62 12,0 3,4 0,193 13,59 2994 5850 KESMEK
3x120/16 RM 61 67 13,5 3,4 0,153 17,16 3714 6800 KESMEK
3x150/25 RM 64 70 15,0 3,4 0,124 21,45 4638 7950 KESMEK
3x185/25 RM 68 74 16,8 3,4 0,0991 26,46 5646 9300 KESMEK
3x240/25 RM 74 80 19,2 3,4 0,0754 34,32 7272 11550 KESMEK
3x300/25 RM 78 90   3,4 0,0601 42,50 9160 14450 KESMEK



*) Ambalaj: CUT = tambur veya makara üzerinde farklı uzunluklarda kablo, gerekli uzunlukta kesme mümkündür









PAKETLEME VE NAKLİYE:



Her satın alma siparişine göre en katı teslimat programlarını karşılayabilecek kapasiteye sahibiz. Kablo teslimatındaki herhangi bir gecikme, genel proje gecikmesine ve maliyet aşımına neden olabileceğinden, son teslim tarihine uymak her zaman en büyük önceliktir.

Kablo ahşap makaralar, oluklu kutular ve bobinler halinde tedarik edilir. Kablo uçları, kablo uçlarını nemden korumak için BOPP kendinden yapışkanlı bant ve higroskopik olmayan sızdırmazlık kapaklarıyla kapatılmıştır. Gerekli işaret, müşterinin ihtiyacına göre tamburun dış kısmına hava koşullarına dayanıklı bir malzeme ile basılacaktır.
