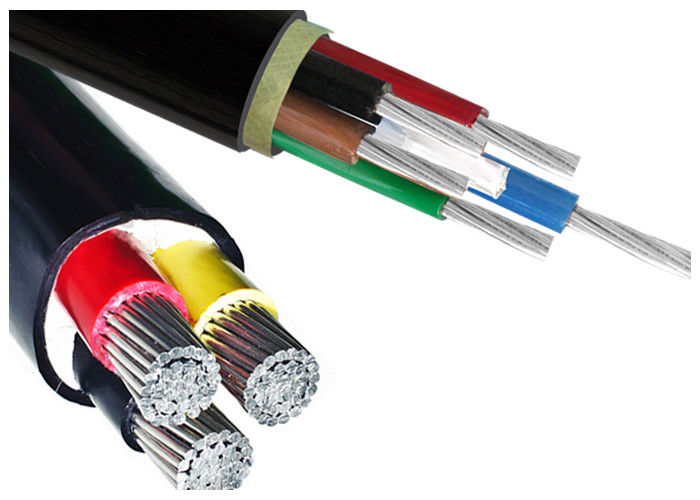

Yeraltı elektrikli PVC yalıtımlı kablolar 1.5sqmm - 800sqmm 2 yıllık garanti
İnşaat
| Şoför |
IEC 60228'e göre bakır/alüminyum iletken |
| ≤6mm2 katı (sınıf 1) |
| >6mm2 (sınıf 2) |
| ≥50mm2 şeklindeki iletken |
| Bakır: esnek iletken (sınıf 5) isteğe bağlıdır. |
| İzolasyon |
PVC (polyvinyl klorür) 75°C'de,bir çok renk isteğe bağlı |
| Metal ekran isteğe bağlı |
Bakır bant veya bakır tel örgüler isteğe bağlı |
| Zırhlı isteğe bağlı |
Tek çekirdekli kablo için alüminyum tel veya paslanmaz çelik bant, çok çekirdekli kablo için çelik tel veya çelik bant |
| Kabuk |
PVC veya FR-PVC tipi ST2 ile IEC 60502, siyah veya kırmızı veya özelleştirme |
Kurulum
1Kurulum sıcaklığı 20°C'den fazla olmamalıdır. Eğer ortam sıcaklığı 0°C'den düşükse, kablo önceden ısıtılmalıdır.
2Kabloların bükme yarıçapları 8 kattan az olmamalıdır.
3Kurulumdan sonra, kablo 15 dakikalık stand voltaj testi ile 3.5kv DC ile birlikte olmalıdır.
Başvurular
PVC yalıtılmış kablo, nominal voltaj 0.6/1KV'da güç dağıtım ve iletim hattı olarak kullanılır. Dışarıda enerji hizmetleri ve aydınlatma kabloları olarak, kablo kanallarında, yer altında,Normal ve tuzlu suyun altında, eğer özel olarak yapılmışsa..
Standartlar
Uluslararası: IEC 60502, IEC 60228, (yalnızca FR tipi için IEC 60332-3)
Çin: GB/T 12706, (yalnızca FR tipi için GB/T 18380-3)
İsteğe bağlı olarak BS, DIN ve ICEA gibi diğer standartlar
Teknik parametreler
| İletici çapraz kesimi |
İzolasyon kalınlığı |
Kalınlığı |
Kablo çapı yaklaşık |
20 °C'de iletkenin maksimum direnci (Cu) |
20 °C'de iletkenin maksimum direnci (Al) |
Test Voltajı ((AC) |
| mm2 |
mm |
mm |
mm |
Ohm/km |
|
KV/5 dakikalık |
| 1.5 |
0.8 |
1.4 |
6.1 |
12.1 |
- |
3.5 |
| 2.5 |
0.8 |
1.4 |
6.5 |
7.41 |
12.1 |
3.5 |
| 4 |
1.0 |
1.4 |
7.4 |
4.61 |
7.41 |
3.5 |
| 6 |
1.0 |
1.4 |
7.9 |
3.08 |
4.61 |
3.5 |
| 10 |
1.0 |
1.4 |
9.2 |
1.83 |
3.02 |
3.5 |
| 16 |
1.0 |
1.4 |
10.3 |
1.15 |
1.91 |
3.5 |
| 25 |
1.2 |
1.4 |
12.0 |
0.73 |
1.20 |
3.5 |
| 35 |
1.1 |
1.4 |
13.2 |
0.524 |
0.868 |
3.5 |
| 50 |
1.4 |
1.4 |
14.9 |
0.387 |
0.641 |
3.5 |
| 70 |
1.6 |
1.4 |
16.7 |
0.268 |
0.443 |
3.5 |
| 95 |
1.6 |
1.5 |
19.3 |
0.193 |
0.320 |
3.5 |
| 120 |
1.8 |
1.5 |
20.9 |
0.153 |
0.253 |
3.5 |
| 150 |
2.0 |
1.6 |
23.1 |
0.124 |
0.206 |
3.5 |
| 185 |
2.2 |
1.7 |
25.6 |
0.0991 |
0.164 |
3.5 |
| 240 |
2.4 |
1.8 |
28.8 |
0.0754 |
0.125 |
3.5 |
| 300 |
2.6 |
1.9 |
31.9 |
0.060 |
0.100 |
3.5 |
| 400 |
2.6 |
2.0 |
35.5 |
0.0470 |
0.0778 |
3.5 |
| 500 |
2.8 |
2.1 |
39.7 |
0.0366 |
0.0605 |
3.5 |
| 630 |
2.9 |
2.2 |
43.7 |
0.0283 |
0.0469 |
3.5 |
| 800 |
2.9 |
2.4 |
46.1 |
0.0221 |
0.0367 |
3.5 |
| |
|
|
|
|
|
|
| İletici çapraz kesimi |
İzolasyon kalınlığı |
Kalınlığı |
Kablo çapı yaklaşık |
20 °C'de iletkenin maksimum direnci (Cu) |
20 °C'de iletkenin maksimum direnci (Al) |
Test Voltajı ((AC) |
| mm2 |
mm |
mm |
mm |
Ohm/km |
Ohm/km |
KV/5 dakikalık |
| 2x1.5 |
0.8 |
1.8 |
10.5 |
12.1 |
- |
3.5 |
| 2x2.5 |
0.8 |
1.8 |
11.3 |
7.41 |
12.1 |
3.5 |
| 2x4 |
1.0 |
1.8 |
13.1 |
4.61 |
7.41 |
3.5 |
| 2x6 |
1.0 |
1.8 |
14.1 |
3.08 |
4.61 |
3.5 |
| 2x10 |
1.0 |
1.8 |
16.7 |
1.83 |
3.02 |
3.5 |
| 2x16 |
1.0 |
1.8 |
18.8 |
1.15 |
1.91 |
3.5 |
| 2x25 |
1.2 |
1.8 |
22.2 |
0.73 |
1.20 |
3.5 |
| 2x35 |
1.1 |
1.8 |
24.5 |
0.524 |
0.868 |
3.5 |
| 2x50 |
1.4 |
1.8 |
21.8 |
0.387 |
0.641 |
3.5 |
| 2x70 |
1.6 |
1.9 |
24.7 |
0.268 |
0.443 |
3.5 |
| 2x95 |
1.6 |
2.0 |
29.2 |
0.193 |
0.320 |
3.5 |
| 2x120 |
1.8 |
2.1 |
31.3 |
0.153 |
0.253 |
3.5 |
| 2x150 |
2.0 |
2.2 |
34.7 |
0.124 |
0.206 |
3.5 |
| 2x185 |
2.2 |
2.4 |
37.9 |
0.0991 |
0.164 |
3.5 |
| 2x240 |
2.4 |
2.4 |
44.3 |
0.0754 |
0.125 |
3.5 |
| 2x300 |
2.6 |
2.5 |
49.0 |
0.060 |
0.100 |
3.5 |
| 2x400 |
2.6 |
2.8 |
56.0 |
0.0470 |
0.0778 |
3.5 |
| |
|
|
|
|
|
|
| İletici çapraz kesimi |
İzolasyon kalınlığı |
Kalınlığı |
Kablo çapı yaklaşık |
20 °C'de iletkenin maksimum direnci (Cu) |
20 °C'de iletkenin maksimum direnci (Al) |
Test Voltajı ((AC) |
| mm2 |
mm |
mm |
mm |
Ohm/km |
Ohm/km |
KV/5 dakikalık |
| 3x1.5 |
0.8 |
1.8 |
10.9 |
12.1 |
- |
3.5 |
| 3x2.5 |
0.8 |
1.8 |
11.8 |
7.41 |
12.1 |
3.5 |
| 3x4 |
1.0 |
1.8 |
13.7 |
4.61 |
7.41 |
3.5 |
| 3x6 |
1.0 |
1.8 |
14.8 |
3.08 |
4.61 |
3.5 |
| 3x10 |
1.0 |
1.8 |
17.6 |
1.83 |
3.02 |
3.5 |
| 3x16 |
1.0 |
1.8 |
19.9 |
1.15 |
1.91 |
3.5 |
| 3x25 |
1.2 |
1.8 |
23.6 |
0.73 |
1.20 |
3.5 |
| 3x35 |
1.1 |
1.8 |
26.1 |
0.524 |
0.868 |
3.5 |
| 3x50 |
1.4 |
1.8 |
26.5 |
0.387 |
0.641 |
3.5 |
| 3x70 |
1.6 |
2.0 |
28.8 |
0.268 |
0.443 |
3.5 |
| 3x95 |
1.6 |
2.1 |
33.6 |
0.193 |
0.320 |
3.5 |
| 3x120 |
1.8 |
2.2 |
37.1 |
0.153 |
0.253 |
3.5 |
| 3x150 |
2.0 |
2.3 |
41.9 |
0.124 |
0.206 |
3.5 |
| 3x185 |
2.2 |
2.5 |
45.9 |
0.0991 |
0.164 |
3.5 |
| 3x240 |
2.4 |
2.7 |
51.8 |
0.0754 |
0.125 |
3.5 |
| 3x300 |
2.6 |
2.9 |
55.3 |
0.060 |
0.100 |
3.5 |
| 3x400 |
2.6 |
3.0 |
60.6 |
0.0470 |
0.0778 |
3.5 |
| |
|
|
|
|
|
|
| İletici çapraz kesimi |
İzolasyon kalınlığı |
Kalınlığı |
Kablo çapı yaklaşık |
20 °C'de iletkenin maksimum direnci (Cu) |
20 °C'de iletkenin maksimum direnci (Al) |
Test Voltajı ((AC) |
| mm2 |
mm |
mm |
mm |
Ohm/km |
Ohm/km |
KV/5 dakikalık |
| 3x4 + 1x2.5 |
1.0 |
1.8 |
14.3 |
4.61 |
7.41 |
3.5 |
| 3x6+1x4 |
1.0 |
1.8 |
15.8 |
3.08 |
4.61 |
3.5 |
| 3x10+1x6 |
1.0 |
1.8 |
18.5 |
1.83 |
3.02 |
3.5 |
| 3x16+1x10 |
1.0 |
1.8 |
21.1 |
1.15 |
1.91 |
3.5 |
| 3x25+1x16 |
1.2 |
1.8 |
24.9 |
0.73 |
1.20 |
3.5 |
| 3x35+1x16 |
1.2 |
1.8 |
27.1 |
0.524 |
0.868 |
3.5 |
| 3x50 + 1x25 |
1.4 |
1.9 |
30.4 |
0.387 |
0.641 |
3.5 |
| 3x70+1x35 |
1.4 |
2.0 |
33.9 |
0.268 |
0.443 |
3.5 |
| 3x95 + 1x50 |
1.6 |
2.2 |
39.5 |
0.193 |
0.320 |
3.5 |
| 3x120+1x70 |
1.6 |
2.3 |
44.0 |
0.153 |
0.253 |
3.5 |
| 3x150+1x70 |
1.8 |
2.4 |
48.5 |
0.124 |
0.206 |
3.5 |
| 3x185+1x95 |
2.0 |
2.6 |
53.3 |
0.0991 |
0.164 |
3.5 |
| 3x240+1x120 |
2.2 |
2.8 |
55.0 |
0.0754 |
0.125 |
3.5 |
| 3x300 + 1x150 |
2.4 |
3.1 |
59.8 |
0.060 |
0.100 |
3.5 |
| 3x400 + 1x240 |
2.6 |
3.3 |
66.0 |
0.0470 |
0.0778 |
3.5 |
| |
|
|
|
|
|
|
| İletici çapraz kesimi |
İzolasyon kalınlığı |
Kalınlığı |
Kablo çapı yaklaşık |
20 °C'de iletkenin maksimum direnci (Cu) |
20 °C'de iletkenin maksimum direnci (Al) |
Test Voltajı ((AC) |
| mm2 |
mm |
mm |
mm |
Ohm/km |
Ohm/km |
KV/5 dakikalık |
| 4x2.5 |
0.8 |
1.8 |
12.7 |
7.41 |
12.1 |
3.5 |
| 4x4 |
1.0 |
1.8 |
14.9 |
4.61 |
7.41 |
3.5 |
| 4x6 |
1.0 |
1.8 |
16.1 |
3.08 |
4.61 |
3.5 |
| 4x10 |
1.0 |
1.8 |
19.2 |
1.83 |
3.02 |
3.5 |
| 4x16 |
1.0 |
1.8 |
21.7 |
1.15 |
1.91 |
3.5 |
| 4x25 |
1.2 |
1.8 |
25.9 |
0.73 |
1.20 |
3.5 |
| 4x35 |
1.1 |
1.8 |
28.7 |
0.524 |
0.868 |
3.5 |
| 4x50 |
1.4 |
1.9 |
30.4 |
0.387 |
0.641 |
3.5 |
| 4x70 |
1.6 |
2.1 |
33.9 |
0.268 |
0.443 |
3.5 |
| 4x95 |
1.6 |
2.2 |
39.7 |
0.193 |
0.320 |
3.5 |
| 4x120 |
1.8 |
2.4 |
44.2 |
0.153 |
0.253 |
3.5 |
| 4x150 |
2.0 |
2.0 |
48.7 |
0.124 |
0.206 |
3.5 |
| 4x185 |
2.2 |
2.7 |
53.5 |
0.0991 |
0.164 |
3.5 |
| 4x240 |
2.4 |
2.9 |
55.4 |
0.0754 |
0.125 |
3.5 |
| 4x300 |
2.6 |
3.0 |
61.0 |
0.060 |
0.100 |
3.5 |
| 4x400 |
2.6 |
3.2 |
70.0 |
0.0470 |
0.0778 |
3.5 |
| |
|
|
|
|
|
|
| İletici çapraz kesimi |
İzolasyon kalınlığı |
Kalınlığı |
Kablo çapı yaklaşık |
20 °C'de iletkenin maksimum direnci (Cu) |
20 °C'de iletkenin maksimum direnci (Al) |
Test Voltajı ((AC) |
| mm2 |
mm |
mm |
mm |
Ohm/km |
Ohm/km |
KV/5 dakikalık |
| 4x4 + 1x2.5 |
1.0 |
1.8 |
15.6 |
4.61 |
7.41 |
3.5 |
| 4x6+1x4 |
1.0 |
1.8 |
17.4 |
3.08 |
4.61 |
3.5 |
| 4x10+1x6 |
1.0 |
1.8 |
20.3 |
1.83 |
3.02 |
3.5 |
| 4x16+1x10 |
1.0 |
1.8 |
23.3 |
1.15 |
1.91 |
3.5 |
| 4x25+1x16 |
1.2 |
1.8 |
27.6 |
0.73 |
1.20 |
3.5 |
| 4x35+1x16 |
1.1 |
1.8 |
30.3 |
0.524 |
0.868 |
3.5 |
| 4x50 + 1x25 |
1.4 |
2.0 |
35.8 |
0.387 |
0.641 |
3.5 |
| 4x70+1x35 |
1.6 |
2.1 |
39.9 |
0.268 |
0.443 |
3.5 |
| 4x95 + 1x50 |
1.6 |
2.3 |
46.0 |
0.193 |
0.320 |
3.5 |
| 4x120+1x70 |
1.8 |
2.5 |
51.0 |
0.153 |
0.253 |
3.5 |
| 4x150+1x70 |
2.0 |
2.6 |
55.4 |
0.124 |
0.206 |
3.5 |
| 4x185 + 1x95 |
2.2 |
2.8 |
61.9 |
0.0991 |
0.164 |
3.5 |
| 4x240+1x120 |
2.4 |
3.0 |
69.7 |
0.0754 |
0.125 |
3.5 |
| 4x300 + 1x150 |
2.6 |
3.2 |
74.3 |
0.060 |
0.100 |
3.5 |
| 4x400 + 1x240 |
2.6 |
3.4 |
79.1 |
0.0470 |
0.0778 |
3.5 |
| |
|
|
|
|
|
|
| İletici çapraz kesimi |
İzolasyon kalınlığı |
Kalınlığı |
Kablo çapı yaklaşık |
20 °C'de iletkenin maksimum direnci (Cu) |
20 °C'de iletkenin maksimum direnci (Al) |
Test Voltajı ((AC) |
| mm2 |
mm |
mm |
mm |
Ohm/km |
Ohm/km |
KV/5 dakikalık |
| 5x2.5 |
0.8 |
1.8 |
13.6 |
7.41 |
12.1 |
3.5 |
| 5x4 |
1.0 |
1.8 |
16.1 |
4.61 |
7.41 |
3.5 |
| 5x6 |
1.0 |
1.8 |
17.7 |
3.08 |
4.61 |
3.5 |
| 5x10 |
1.0 |
1.8 |
21.0 |
1.83 |
3.02 |
3.5 |
| 5x16 |
1.0 |
1.8 |
23.8 |
1.15 |
1.91 |
3.5 |
| 5x25 |
1.2 |
1.8 |
28.7 |
0.73 |
1.20 |
3.5 |
| 5x35 |
1.2 |
1.9 |
32.0 |
0.524 |
0.868 |
3.5 |
| 5x50 |
1.4 |
2.1 |
37.4 |
0.387 |
0.641 |
3.5 |
| 5x70 |
1.4 |
2.2 |
41.7 |
0.268 |
0.443 |
3.5 |
| 5x95 |
1.6 |
2.4 |
48.1 |
0.193 |
0.320 |
3.5 |
| 5x120 |
1.6 |
2.5 |
53.0 |
0.153 |
0.253 |
3.5 |
| 5x150 |
1.8 |
2.7 |
58.6 |
0.124 |
0.206 |
3.5 |
| 5x185 |
2.0 |
2.9 |
65.1 |
0.0991 |
0.164 |
3.5 |
| 5x240 |
2.2 |
3.1 |
72.1 |
0.0754 |
0.125 |
3.5 |
| 5x300 |
2.4 |
3.4 |
80.1 |
0.060 |
0.100 |
3.5 |
| 5x400 |
2.6 |
3.6 |
87.0 |
0.0470 |
0.0778 |
3.5 |
Ana Özellikleri
| - Hayır, hayır. |
Test Ürünü |
Mülkiyet |
| 1 |
İnşaat |
Tablolarda listelenmiş |
| 2 |
İletici direnci |
Tablolarda listelenmiş |
| 3 |
Test Voltajı |
AC 3.5kV 5 dakikalık |
Kırılmadı. |
| 4 |
Yaşlanmadan önce mekanik özellikler |
Çekim Gücü |
İzolasyon |
Min. 12.5N/mm2 |
| Kabuk |
Min. 12.5N/mm2 |
| Kırıkta uzanma |
İzolasyon |
Min. % 150 |
| Kabuk |
Min. % 150 |
| Yaşlandıktan sonra mekanik özellikler |
Çekim Gücü |
İzolasyon |
100°C±2°C7 gün Min. 12.5N/mm2 |
| Kabuk |
100°C±2°C7 gün Min. 12.5N/mm2 |
| Çekiş sertliği değişken valf |
İzolasyon |
100°C±2°C7 gün En fazla %25 |
| Kabuk |
100°C±2°C7 gün En fazla %25 |
| Kırıkta uzanma |
İzolasyon |
100°C±2°C7 gün Min.150% |
| Kabuk |
100°C±2°C7 gün Min.150% |
| Çekiş sertliği değişken valf |
İzolasyon |
100°C±2°C7 gün En fazla %25 |
| Kabuk |
100°C±2°C7 gün En fazla %25 |
| 5 |
Alev geriletici özellikleri |
IEC60332 - 3 |
| 6 |
İzolasyon direnci sabiti |
Min 20°C'de |
36.7 |
| Ki MΩ.km |
Min 70°C'de |
0.037 |
Ambalaj ve nakliye: Satın alma siparişine göre en sıkı teslimat programlarını karşılayabiliyoruz.Kablo teslimatında herhangi bir gecikme, projenin genel gecikmesine ve maliyet aşımına katkıda bulunabileceğinden, son tarihe uymak her zaman en önemli önceliktir..
Kablolar ahşap makaralarda, dalgalanmış kutularda ve sarmallarda tedarik edilir. Kablo uçları kablo uçlarını nemden korumak için BOPP kendi kendine yapışkan bant ve higroskopik olmayan mühürleme kapağı ile mühürlenir.Gerekli işaretleme, müşterinin talebine göre davulun dış tarafına hava durumuna dayanıklı bir malzemeyle basılır..
Hizmet sonrası taahhüt:Shanghai Shenghua Kablo (Group) Shenghua ilkesine sahiptir "En iyi işletme için çaba gösterin, en iyi ürünü üretin, en iyi hizmeti sağlayın, en iyi markasını oluşturun".Öncelikle kalite politikasına ısrar ediyor.Bu nedenle, her müşteri Shenghua Kablosu'nun üstün kalitesi ve kusursuz hizmetinden tam olarak yararlanabilir.Shenghua'nın "En İyiyi Yap" ruhunu izliyoruz.Bu sayede, her müşteriyle uzun vadeli ve istikrarlı bir ilişki kurmak istiyoruz.
1Her müşteriye, her işbirliğine saygı duyacağız.
2Her müşteriye en iyi teklifi vereceğiz.
3İyi satış hizmeti. Ürün kullanımını, bakım tavsiyelerini ve kurulumun başlatılmasını ücretsiz sağlayacağız.
Müşterilerle işbirliği ilişkileri kurulduğunda teknik danışmanlık hizmeti.
4. Satış sonrası düşünceli hizmet. Bizim ürün PICC tarafından garanti edilir ((Çin Halk Sigorta Şirketi).
Kurulumdan sonra 12 ay içinde ücretsiz bakım ve hata ayıklama sağlar (yanlış kullanım hariç).
5Şangay'da 24 saat içinde sorunlarınızı, diğer bölgelerde 72 saat içinde çözeceğimizi garanti ediyoruz.
6. 24 saat sıcak telefon servisi. Profesyonel bir kişiyi belirleyeceğiz sorunuza zamanında cevap verecek.
Biz her zaman " Kalite hayat hattıdır, Hizmet geçiş hakkıdır " diye inanıyoruz. Bu bizi daha yakın ve sıkı kılacak!
Shanghai Shenghua Cable (Group) Co., Ltd.
Sık Sorulan Sorular
S: Tekrar teklif almak ne kadar sürer?
A: Çoğu teklif 24 saat içinde iade edilir, ancak özel bir inşaat için ise daha fazla gün sürebilir.
S: Ürünleriniz hangi garantileri taşır?
A: SHAN kablosu, tüm ürünlerimizin, kablo kablolarının ve daha fazlasının kusursuz olduğunu garanti eder. Her iki taraf tarafından kabul edilen kaliteye uymayan herhangi bir ürünü geri alacağız.Belirli şartlar şöyledir.:
1Sözleşmede belirtilen garanti süresi gereksinimlerine uyacağımızı garanti ediyoruz.Kendi kendine taşıyan dağıtım ağının kablosu ve telinin satın alınması için satın alma emri kapsamında tedarik edilen malların
2Bu özelliklere göre üretileceğiz ve mallar yeni, kullanılmamış, en son veya en güncel modellerden olacak.Sözleşmenin şartlarına uygun olarak malları tedarik edeceğiz..
3Garanti, Malların, veya durumuna göre herhangi bir kısmının, SCC'de belirtilen nihai varış noktasına teslim edilmesinden ve kabul edilmesinden sonra on iki (12) ay boyunca geçerlidir.ya da ürün ülkesindeki liman veya yükleme yerinden nakliye tarihinden itibaren on sekiz (18) ay boyunca, hangisi daha önce sona ererse.
4Garanti süresi boyunca alıcı, malların kalitesinde herhangi bir sorun varsa, doğrudan üreticisine yazılı olarak veya temsilci aracılığıyla ilan edebilir.Üretici, onarım veya değiştirmeyi makul bir süre içinde yapacak., ve bununla ilgili tüm masrafları karşılayacaktır.
S: Tel ve kablo dışında başka ürünler satıyor musunuz?
A: Tel ve kablo bizim güçlü tarafımızdır, ancak sadece birkaçını saymak için konektörler, kablo montajları ve kablo aletleri de satıyoruz.
Mesajınız 20-3.000 karakter arasında olmalıdır!
